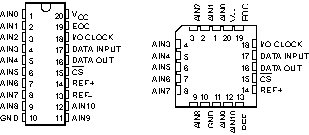

圖1TLC2543的封裝

引腳號	名稱	I/O	說明
1～9,11,12	AIN0～AIN10	I	模擬量輸入端。11路輸入信號由內部多路器選通。對于4.1MHz的I/OCLOCK，驅動源阻抗必須小于或等于50Ω，而且用60pF電容來限制模擬輸入電壓的斜率
15		I	片選端。在端由高變低時，內部計數器復位。由低變高時，在設定時間內禁止DATAINPUT和I/O CLOCK
17	DATAINPUT	I	串行數據輸入端。由4位的串行地址輸入來選擇模擬量輸入通道
16	DATA OUT	O	A/D轉換結果的三態串行輸出端。為高時處于高阻抗狀態，為低時處于激活狀態
19	EOC	O	轉換結束端。在最后的I/OCLOCK下降沿之后，EOC從高電平變為低電平并保持到轉換完成和數據準備傳輸為止
10	GND		地。GND是內部電路的地回路端。除另有說明外，所有電壓測量都相對GND而言
18	I/O CLOCK	I	輸入/輸出時鐘端。I/OCLOCK接收串行輸入信號并完成以下四個功能：（1）在I/O CLOCK的前8個上升沿，8位輸入數據存入輸入數據寄存器。（2）在I/OCLOCK的第4個下降沿，被選通的模擬輸入電壓開始向電容器充電，直到I/OCLOCK的最后一個下降沿為止。（3）將前一次轉換數據的其余11位輸出到DATA OUT端，在I/OCLOCK的下降沿時數據開始變化。（4）I/OCLOCK的最后一個下降沿，將轉換的控制信號傳送到內部狀態控制位
14	REF+	I	正基準電壓端。基準電壓的正端（通常為Vcc）被加到REF+，最大的輸入電壓范圍由加于本端與REF-端的電壓差決定
13	REF-	I	負基準電壓端。基準電壓的低端（通常為地）被加到REF-
20	Vcc		電源
