VMR6512引腳圖及引腳功能描述
VMR6512引腳圖及引腳功能描述
VMR6512引腳圖及引腳功能描述
下圖是VMR6512的外形及引腳：
圖1 VMR6512模塊外形及引腳說明
VMR6512模塊的外形尺寸僅為25mmx15mmx3.8mm（長x寬x高），可以方便地嵌入無線耳機和車載MP3音頻轉發器等小型設備中。
下圖是VMR6512的元件符號及引腳說明：

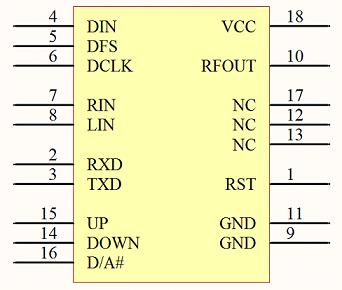

圖2 VMR6512元件符號
表一 VMR6512引腳說明
Pin No.
| Name
| Description
|
1
| RST
| Reset, 高電平將模塊復位
|
2
| RXD
| 控制串口輸入RX
|
3
| TXD
| 控制串口輸出TX
|
4
| DIN
| 數字音頻數據輸入
|
5
| DFS
| 數字音頻幀同步信號輸入
|
6
| DCLK
| 數字音頻時鐘信號輸入
|
7
| RIN
| 模擬音頻右輸入
|
8
| LIN
| 模擬音頻左輸入
|
9
| GND
| Ground
|
10
| RFOUT
| 射頻輸出
|
11
| GND
| Ground
|
12
| NC
| -
|
13
| NC
| -
|
14
| DOWN
| 頻率降低輸入，每個低電平脈沖輸出頻率降低0.1MHz，連續低電平以0.3秒頻率重復。
|
15
| UP
| 頻率升高輸入，每個低電平脈沖輸出頻率升高0.1MHz，連續低電平以0.5秒頻率重復
|
16
| D/A
| 音頻輸入接口數字/模擬選擇
|
17
| NC
| -
|
18
| VCC
| 電源輸入，2.7-3.3V
|
