ICL7660引腳圖及引腳功能描述
ICL7660引腳圖及引腳功能描述
ICL7660提供DIP、SO，μMAX TO-99等封裝形式。.
ICL7660引腳圖及引腳功能描述
ICL7660提供DIP、SO，μMAX TO-99等封裝形式。.

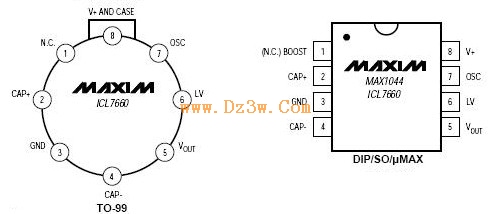

圖1 ICL7660引腳圖
引腳號
| 引腳符號
| 引腳功能
|
1
| N.C
| 空腳
|
2
| CAP+
| 儲能電容正極
|
3
| GND
| 接地
|
4
| CAP-
| 儲能電容負極
|
5
| VOUT
| 負電壓輸出端
|
6
| LV
| 輸入低壓電壓控制端，輸入電壓低于3.5V時，該腳接地，輸入電壓高于5V時，該腳必須懸空。
|
7
| OSC
| 工作時鐘輸入端
|
8
| V+
| 電源輸入端
|
