BQ24060引腳圖及引腳功能描述
BQ24060引腳圖及引腳功能描述

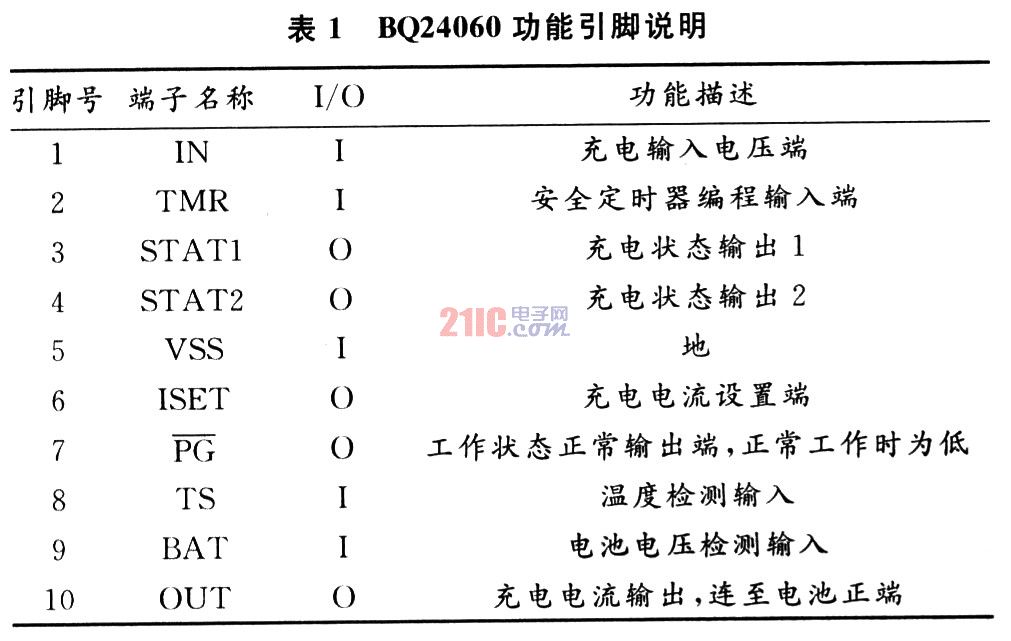

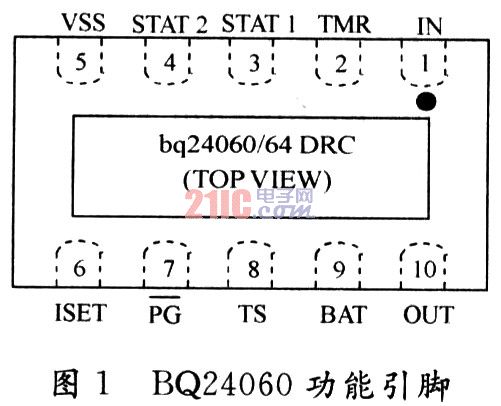

BQ24060是TI公司的一個高集成的鋰離子電池充電管理IC，其功能引腳如圖1所示，表1介紹了各引腳功能。BQ24060提供能在有限空間里完成多功能的、安全的滿充電的鋰離子電池充電器設計，其內部集成了1 A功率FET以及電流傳感器，因而能夠承受高達26 V的輸入電壓。該產品還提供具備獨特安全與低壓降特性的全面充電管理功能，以延長電池使用壽命。BQ24060可以使鋰離子電池分三階段進行充電：預充電方式、恒流熱調節充電方式、精確恒壓充電方式。充電終止是基于一個最小電流。內部可編程充電定時器為充電終止和在熱調節狀態動態調節提供安全保障。
BQ24060引腳圖及引腳功能描述
BQ24060是TI公司的一個高集成的鋰離子電池充電管理IC，其功能引腳如圖1所示，表1介紹了各引腳功能。BQ24060提供能在有限空間里完成多功能的、安全的滿充電的鋰離子電池充電器設計，其內部集成了1 A功率FET以及電流傳感器，因而能夠承受高達26 V的輸入電壓。該產品還提供具備獨特安全與低壓降特性的全面充電管理功能，以延長電池使用壽命。BQ24060可以使鋰離子電池分三階段進行充電：預充電方式、恒流熱調節充電方式、精確恒壓充電方式。充電終止是基于一個最小電流。內部可編程充電定時器為充電終止和在熱調節狀態動態調節提供安全保障。
BQ24060充電算法縮短了充電時間，實現了總充電量的最大化，并可保護電池免遭過熱損壞或電損壞。當電池電壓降到內部閾值以下時，BQ24060會重新開始充電，如果去除外部輸入電源，那么就會進入低功耗睡眠模式。BQ24060集成了反向阻斷保護機制，以避免在沒有DC供電的情況下發生電池漏電的情況。此外，BQ24060經過配置后，還能在LDO模式下工作，這樣，即使沒有電池，系統也能完全正常工作。在終端設備制造過程中，LDO模式的特性對全面系統測試前的電路板測試也相當有用。 BQ24060還提供過壓保護特性，在高壓情況下，該器件能夠迅速將充電器和系統與適配器相斷連，從而實現保護功能。此外，即使在環境溫度較高的惡劣環境下，增強型熱過載保護穩壓特性也能確保BQ24060長期正常工作，比如夏季在汽車中工作，或錯誤地連接至輸入電壓較高的適配器。
