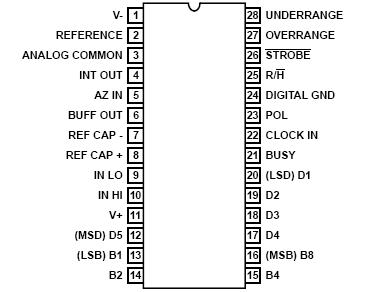

圖2 1CL7135芯片引腳
ICL7135引腳功能及含義如下:
(1)與供電及電源相關的引腳(共7腳)
.-V:ICL7135負電源引入端,典型值-5V,極限值-9V;
.+V:ICL7135正電源引入端,典型值+5V,極限值+6V;
.DGND:數字地,ICL7135正,負電源的低電平基準;
.REF:參考電壓輸入,REF的地為AGND引腳,典型值1V,輸出數字量=10000×(VIN/VREF);
.AC:模擬地,典型應用中,與DGND(數字地)"一點接地";
.INHI:模擬輸入正;
.INLO:模擬輸入負,當模擬信號輸入為單端對地時,直接與AC相連.
(2)與控制和狀態相關的引腳 (共12腳)
.CLKIN:時鐘信號輸入.當T=80ms時,fcp=125kHz,對50Hz工頻干擾有較大抑制能力,此時轉換速度為3次/s.極限值fcp=1MHz時,轉換速度為25次/s.
.REFC+:外接參考電容正,典型值1μF.
.REFC-:外接參考電容負.
.BUFFO:緩沖放大器輸出端,典型外接積分電阻.
.INTO:積分器輸出端,典型外接積分電容.
.AZIN:自校零端.
.LOW: 欠量程信號輸出端,當輸入信號小于量程范圍的10%時,該端輸出高電平.
.HIGH:過量程信號輸出端,當輸入信號超過計數范圍(20001)時,該端輸出高電平.
.STOR:數據輸出選通信號(負脈沖),寬度為時鐘脈沖寬度的一半,每次A/D轉換結束時,該端輸出5個負脈沖,分別選通由高到低的BCD碼數據(5位),該端用于將轉換結果打到并行I/O接口.
.R/H:自動轉換/停頓控制輸入.當輸入高電平時;每隔40002個時鐘脈沖自動啟動下一次轉換;當輸入為低電平時,轉換結束后需輸入一個大于300ns的正脈沖,才能啟動下一次轉換.
.POL:極性信號輸出,高電平表示極性為正.
.BUSY:忙信號輸出,高電平有效.正向積分開始時自動變高,反向積分結束時自動變低.
(3)與選通和數據輸出相關的引腳(共9腳)
.B8~B1:BCD碼輸出.B8為高位,對應BCD碼;
.D5:萬位選通;
.D4~D1:千,百,十,個位選通.
