555芯片引腳圖及引腳描述

555芯片引腳圖及引腳描述

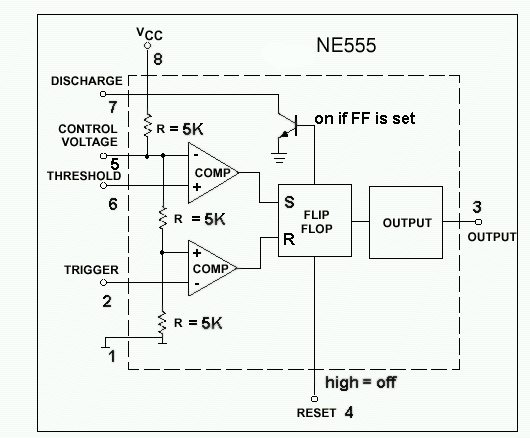

　　555的8腳是集成電路工作電壓輸入端，電壓為5～18V，以UCC表示；從分壓器上看出，上比較器A1的５腳接在R1和R2之間，所以5腳的電壓固定在2UCC/3上；下比較器A2接在R2與R3之間，A2的同相輸入端電位被固定在UCC/3上。

　　1腳為地。2腳為觸發輸入端；3腳為輸出端，輸出的電平狀態受觸發器控制，而觸發器受上比較器6腳和下比較器2腳的控制。

　　當觸發器接受上比較器A1從R腳輸入的高電平時，觸發器被置于復位狀態，3腳輸出低電平；

　　2腳和6腳是互補的，2腳只對低電平起作用，高電平對它不起作用，即電壓小于1Ucc/3，此時3腳輸出高電平。6腳為閾值端，只對高電平起作用，低電平對它不起作用，即輸入　電壓大于2 Ucc/3，稱高觸發端，3腳輸出低電平，但有一個先決條件，即2腳電位必須大于1Ucc/3時才有效。3腳在高電位接近電源電壓Ucc，輸出電流最大可打200mA。

　　4腳是復位端，當4腳電位小于0.4V時，不管2、6腳狀態如何，輸出端3腳都輸出低電平。

　　5腳是控制端。

　　7腳稱放電端，與3腳輸出同步，輸出電平一致，但7腳并不輸出電流，所以3腳稱為實高（或低）、7腳稱為虛高。
