PT4107引腳圖及引腳功能描述
PT4107引腳圖及引腳功能描述

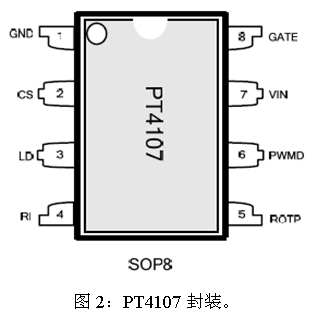

PT4107封裝如圖2，各引腳功能如下：
PT4107引腳圖及引腳功能描述
PT4107封裝如圖2，各引腳功能如下：
1．GND 芯片接地端；
2．CS LED峰值電流采樣輸入端；
3．LD 線性調光接入端；
4．RI 振蕩電阻接入端；
5．ROTP 過溫保護設定端；
6．PWMD PWM調光兼使能輸入端，芯片內部有100K上拉電阻；
7．VIN 芯片電源端；
8．GATE 驅動外掛MOSFET柵極；
