15針VGA接口引腳定義


15針VGA接口引腳定義

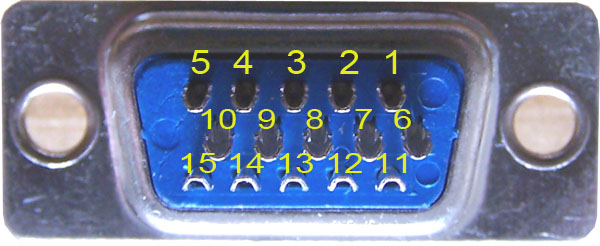

按照VGA接頭（15HD）的標準，共各引腳的定義如下：（PIN表示“腳”的意思）

1PIN ——Red——模擬信號的“紅”

2PIN ——Green——模擬信號的“綠”

3PIN ——Blue——模擬信號的“藍”

4PIN ——ID Bit 、

5PIN ——N/C 、

6PIN ——R.GND——模擬信號的“紅”的接地端

7PIN ——G.GND——模擬信號的“綠”的接地端

8PIN ——B.GND ——模擬信號的“藍”的接地端

9PIN ——No.Pin 、（備用）

10PIN——GND ——數子信號的的接地端

11PIN——ID Bit——屏幕與主機之間的控制或地址碼

12PIN——ID Bit ——屏幕與主機之間的控制或地址碼（用于一個主機多個顯示屏）

13PIN——H Sync—— 數字的水平行場信號

14PIN——V Sync ——數字的垂直行場信號

15PIN——N/C——接地端
