什么是RS-422 接口？

RS-422 的電氣性能與RS-485完全一樣。主要的區別在于：

RS-422 有4 根信號線：兩根發送（Y、Z）、兩根接收（A、B）。由于RS-422 的收與發

是分開的所以可以同時收和發（全雙工）。RS-485 有2 根信號線：發送和接收都是A 和B。由于RS-485 的收與發是共用兩根線所以不能夠同時收和發（半雙工）。能否將RS-422 的Y-A 短接作為RS-485 的A、將RS-422 的Z-B 短接作為RS-485 的B呢？回答：不一定。條件是RS-422 必須是能夠支持多機通信的。波士電子的所有接口轉換器的RS-422 口都能夠支持全雙工多機通信，所以可以這樣簡單轉換為RS-485。

RS422接口定義

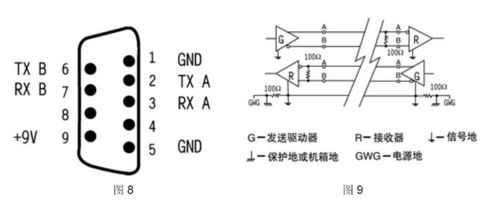

RS-422標準全稱是“平衡電壓數字接口電路的電氣特性”，它定義了接口電路的特性。圖9是典 型的RS-422四線接口。實際上還有一根信號地線，共5根線。



由于接收器采用高輸入阻抗和發送驅動器驅動能力比RS232更強，故允許在相同傳 輸線上連接多個接收節點，最多可接10個節點。即一個主設備(Master)，其余為從設備(Salve)，從設備之間不能通信， 所以RS-422支持點對多點的雙向通信。

　圖8是其DB9連接器引腳定義。









接收器輸入阻抗為4k，故發端最大負載能力是10×4k+100Ω(終接電阻)。



RS-422四線接口由于采用單獨的發送和接收通道，因此不必控制數據方向，各裝置之間任何必須 的信號交換均可以按軟件方式(XON/XOFF握手)或硬件方式(一對單獨的雙絞線)實現。



RS-422的最大傳輸距離為4000英尺(約1219米)，最大傳輸速率為10Mb/s。 其平衡雙絞線的長度與傳輸速率成反比，在100kb/s速率以下，才可能達到最大傳輸距離。只有在很短的距離下才能獲得最高速率傳輸。 一般100米長的雙絞線上所能獲得的最大傳輸速率僅為1Mb/s。



RS-422需要一終接電阻，要求其阻值約等于傳輸電纜的特性阻抗。在矩距離傳輸時可不需終接電 阻，即一般在300米以下不需終接電阻。終接電阻接在傳輸電纜的最遠端。
