RJ11,RJ14,RJ25接口引腳定義

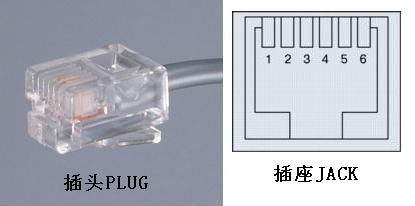

RJ11,RJ14,RJ25引腳定義
RJ11和RJ14、RJ25為同一系列，尺寸相同，都是9.5mm寬，只是觸點數量不同。RJ11只有中間一對觸點，可以連接一對線，表示為6P2C (six position, two conductor)；RJ14使用中間4個觸點，可以連接2對線，表示為6P4C；RJ25使用全部6個觸點，可以連接3對線，表示為6P6C。
RJ11,RJ14,RJ25引腳定義
RJ11和RJ14、RJ25為同一系列，尺寸相同，都是9.5mm寬，只是觸點數量不同。RJ11只有中間一對觸點，可以連接一對線，表示為6P2C (six position, two conductor)；RJ14使用中間4個觸點，可以連接2對線，表示為6P4C；RJ25使用全部6個觸點，可以連接3對線，表示為6P6C。

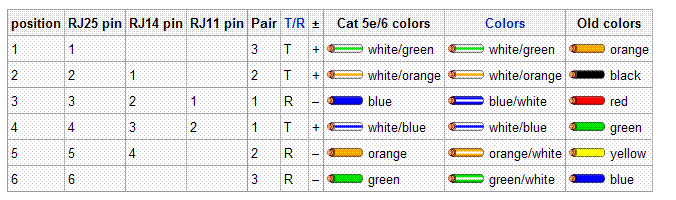

以下為這個系列的線序和顏色表：
