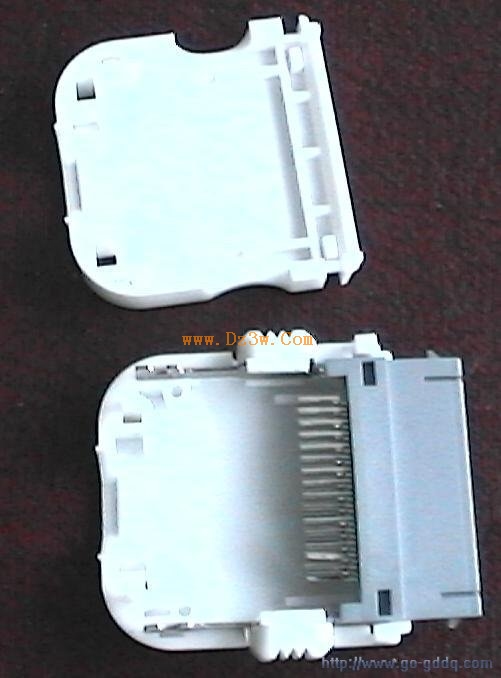

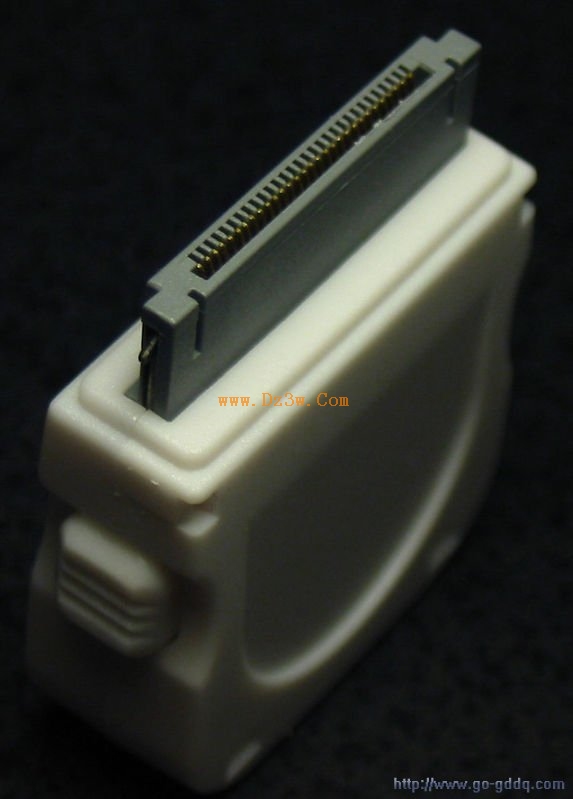

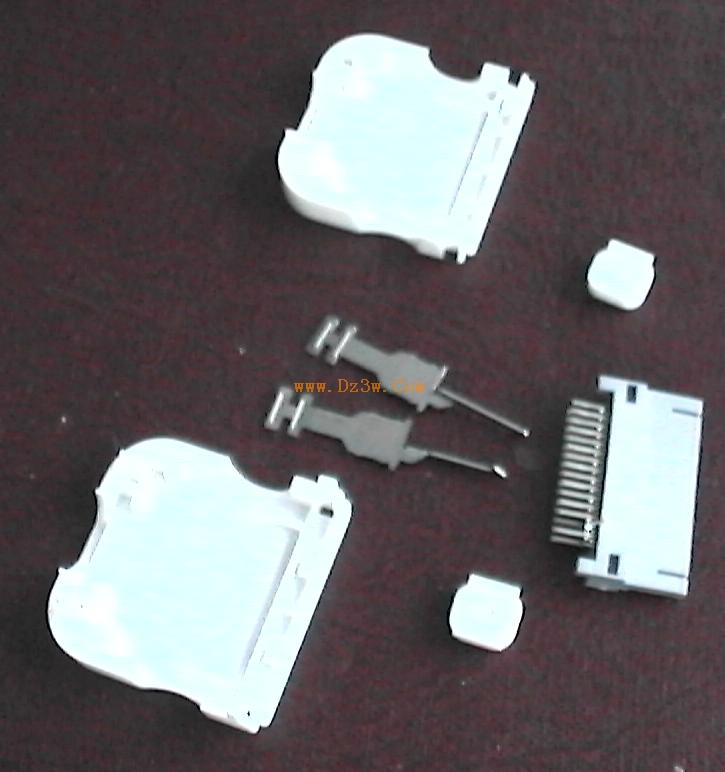

這個接口有30針,

接口排列方式為:

1.2.3.4.5.6.7.8.9...........29.30



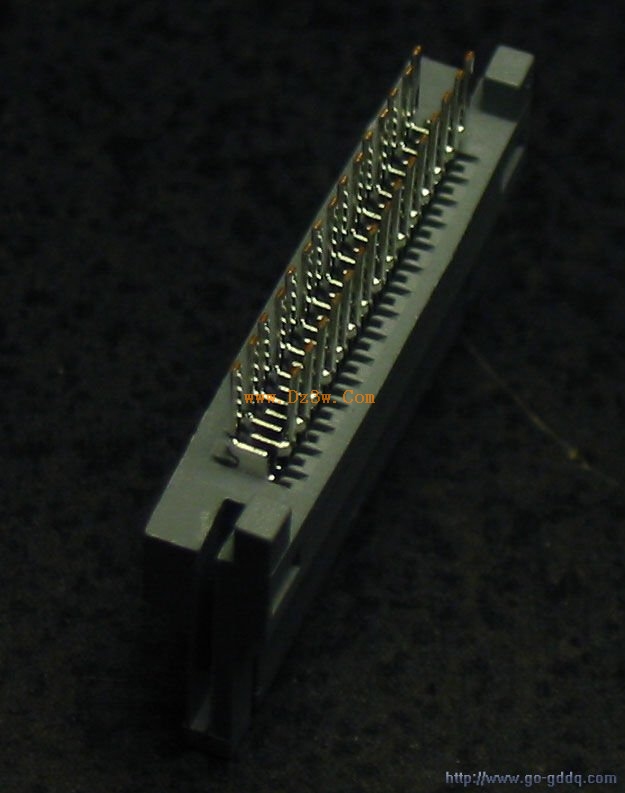

內部焊接點排列為:



1 3 5 7 9 11 13 15 17 19 21 23 25 27 29

2 4 6 8 10 12 14 16 18 20 22 24 26 28 30



接口定義為:

1 Ground (-) 地 *

2 Line Out - Common Ground (-) 線路輸出 地*

3 Line Out - R (+) R聲道線路輸出

4 Line Out - L (+) L聲道線路輸出

5 Line In - R (+) R聲道線路輸入

6 Line In - L (+) L聲道線路輸入

7

8 Video Out - Composite Video (for ipod colour when slideshow activated) 復合視頻輸出 (只有彩屏的ipod有效)******

9

10

11 Serial GND RS-232串口 地

12 Serial TxD RS-232串口 TxD

13 Serial RxD RS-232串口 RxD

14

15 Ground (-) 地 **

16 USB GND (-) USB電源負極 **

17

18 3.3V Power (+) 3.3V電源正極

19 Firewire Power 12 VDC (+) 1394火線12V電源 正極 ***

20 Firewire Power 12 VDC (+) 1394火線12V電源 正極***

21 ACCessory InDICator 附件識別接口 ****

22 FireWire Data TPA (-) 1394火線數據 TPA(-)

23 USB Power 5 VDC (+) USB 5V 電源 正極

24 FireWire Data TPA (+) 1394火線數據 TPA(+)

25 USB Data (-) USB 數據(-)

26 FireWire Data TPB (-) 1394火線數據 TPA(-)

27 USB Data (+) USB 數據(+)

28 FireWire Data TPB (+) 1394火線數據 TPB(+)

29 FireWire Ground (-) 1394火線12V電源 負極*****

30 FireWire Ground (-) 1394火線12V電源 負極*****





特殊定義:

* 1,2 與電路板連接

** 15,16 與電路板連接

*** 19,20 與電路板連接

**** 21 通過一個電阻連接到地。 不同的阻抗表明不同的輔助部件被連接。

已知的resistances/functions (歐姆) 是如下:

1k0 - iPod 基座

10k - 照相機適配器

500k - RS-232通信

1M0 - Belkin 自動適配器, iPod 自動地關閉了當力量分開了

***** 29,30 與電路板連接

****** 全部連接在公共地

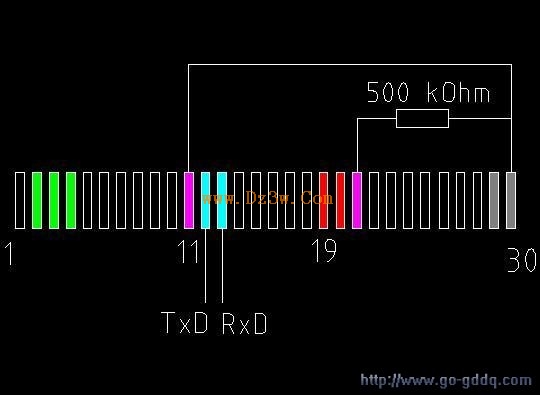

RS-232連接:

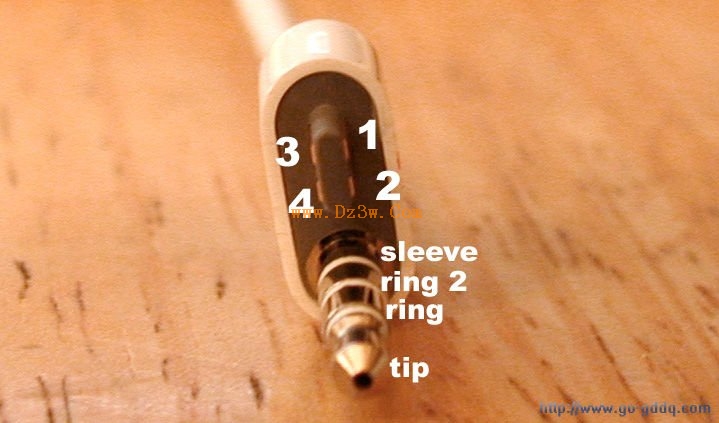

遙控器接口:

Wire Color Generation 2 Generation 3 Signal

black Tip Tip Audio, left

white Ring (Next-to-tip) Ring Audio, right

red Ring 2(3rd ring from end) Ring 2 Audio ground

green Sleeve (4th ring from end) PIN 1 Data to iPod

blue inner ring pin 4 Power to remote, +3.3v

yellow outermost ring pin 3 Digital ground

pin 2 Data from iPod (format unknown)

Sleeve no connect / unknown

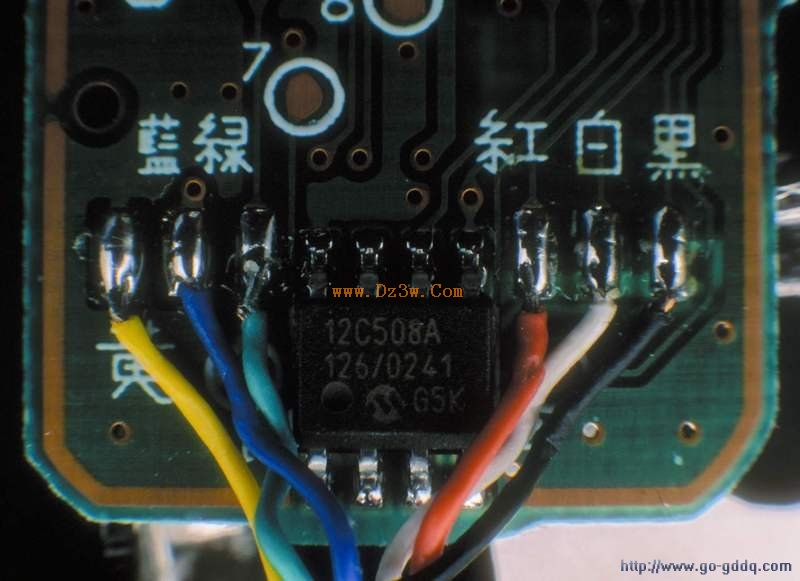

控制芯片使用的是MICroChip 12C508A microcontroller 單片機.



控制碼:
