三相負載的星形連接方法及計算
三相負載的星形連接方法及計算
三相負載的星形連接方法及計算

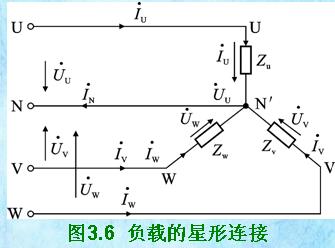

三相負載作星形連接時，如果負載不對稱，一定要接成三相四線制，如圖3.6所示。圖中三相負載u、Zv、Zw分別接于電源各端線與中線之間，三相負載的公共點用N′表示，稱為負載中點N′與電源中點N的連線稱為中線。

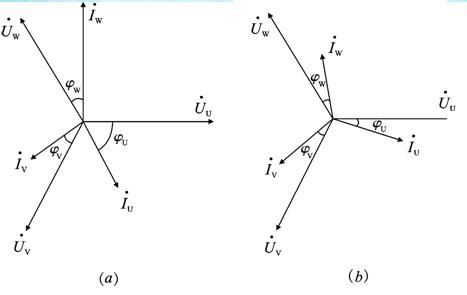

負載星形聯接時，相量圖如圖3-7所示。
圖3.7 負載星形連接時的相量圖
(a) 負載不對稱；(b) 負載對稱
