三種組態放大器的等效電路及性能指標計算

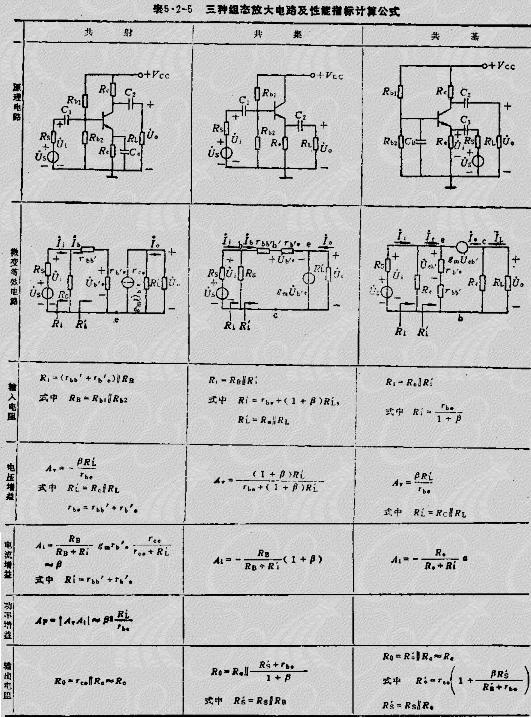

以下給出放大器的微變等效電路和性能指標計算，都是在頻區進行的。中頻區的微變等效電路為純電阻性有源網絡，因而中頻電壓增益、電流增益及輸入電阻、輸出電阻均為與頻率無關的實數。表5.2-5為三種組態放大器等效電路及性能指標計算公式。
三種組態放大器的等效電路及性能指標計算
以下給出放大器的微變等效電路和性能指標計算，都是在頻區進行的。中頻區的微變等效電路為純電阻性有源網絡，因而中頻電壓增益、電流增益及輸入電阻、輸出電阻均為與頻率無關的實數。表5.2-5為三種組態放大器等效電路及性能指標計算公式。
