電容三點式LC振蕩器電路及頻率計算
電容三點式LC振蕩器電路及頻率計算
電容三點式LC振蕩器電路及頻率計算

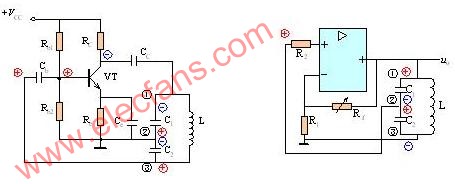

電容三點式LC振蕩器，見圖1，其分析方法與電感三點式LC振蕩器相同。用瞬時極性法判斷正負反饋時，三極管或運放的輸出電壓，將在LC并聯回路上分配。電容支路是由C1和C2串聯后組成，其上電壓與電容的容量成反比分配，而在電感三點式振蕩電路中是與電感量成正比分配。
圖1振蕩電路的反饋電壓是從電容器C2上取出，即C2對地的電壓，如果反饋電壓不足，應適當減小電容量。振蕩頻率圖1電路的振蕩頻率是：
