PDM（Pulse Density Modulation）即脈沖密度調制, PDM是一種在數字領域提供模擬信號的調制方法。在PDM信號中,邏輯“1”表示單個脈沖,邏輯“0”表示沒有脈沖。通常邏輯“1”和邏輯“0”是不連續的,邏輯“1”比較均勻地分布在每個調制信號周期里。其中單個脈沖并不表示幅值,而一系列脈沖的密度才對應于模擬信號中的幅值。完全由“1”組成的PDM信號對應于幅值為正的電壓;而完全由“0”組成的PDM信號則對應于負幅值的電壓;由“1”和“0”交替組成的信號則對應于0幅值的電壓。

2 PDM的實現

　　PDM調制技術的邏輯框圖如圖1所示。用1個分頻計數器實現符合實際應用要求的時鐘信號,脈沖周期為ΔT。再將時鐘信號送入��Ｎ位計數器,實現0,1,…,2N-1的計數。在計數的單個脈沖周期ΔT里,將計數結果各個位上的邏輯值經過一系列邏輯操作,實現Ｎ位比較基準脈沖信號,分別為Bit0,Bit1,Bit2,…,Bit(N -1)。值得注意的是,在每一個ΔT里,都只有一個位上有邏輯“1”,其他位 上均為邏輯“0”。同時將寄存器輸出的N位總線數據與比較基準脈沖信號Bit0,Bit1,Bit2,…,Bit(N-1)進行逐位與操作,再將各個位上的結果相或,便得到ΔT內的調 制結果。這樣,在整個調 制周期結束后便得到調制結果。

　　對于N位的數字信號,調制周期T=2N·ΔT。對于8位的數字待調信號,每個脈沖周期ΔT的調制結果為：　 　　

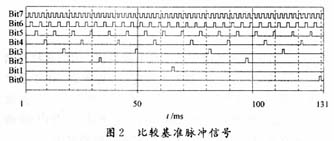

例如,對8位的十六進制數字信號“1AH”進行調制。用8位的計數器產生如圖2所示的比較基準脈沖信號。顯然,在每一個脈沖周期ΔT里,Bit0~Bit7中都只有1個位上有脈沖。

　　而十六進制數“1AH”對應的二進制數為“00011010”,其中Bit4,Bit3,Bit1為“1”,其他各位均為“0”,經過逐位邏輯操作,即： 　　　　

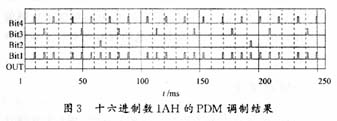

; 經過一個調制周期的調制,便得到如圖3所示的調制信號。這樣8位的數字信號就轉化為1位的脈沖信號。
