鎖相環分模擬鎖相環（APLL）和數字鎖相環（DPLL）兩種。它們主要差別在于鑒相器，APLL用模擬乘法器構成鑒相器，而DPLL用門電路，比如用異或門構成鑒相器。APLL對輸入、輸出信號振幅的大小沒有嚴格的要求，只要振幅穩定即可。而DPLL，卻要求輸入輸出信號的振幅要符合門電路對高電平、低電平的要求，同時也要振幅穩定。此外，對信號進行混頻、倍頻一般采用模擬方法，對信號進行分頻一般采用數字的方法。

由于集成電路技術的進步，集成鎖相環品種越來越多，應用范圍越來越寬，現代通信技術越來越依賴于鎖相環。

11.4.1 調頻波鎖相解調電路





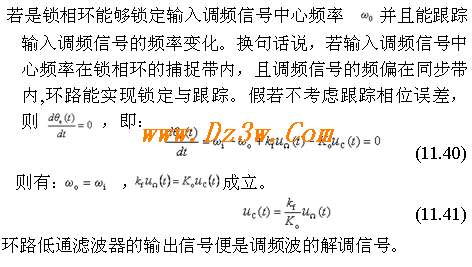

調相波的鎖相解調電路

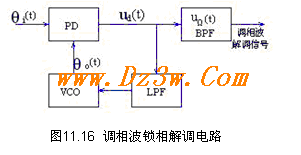

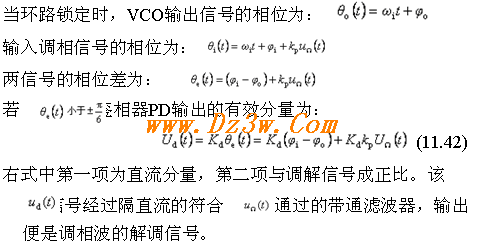

若調相波的調相指數較小，例如mp＜2，屬于窄帶調相，信號中就有一定能量的載波（中心頻率 ）。若鎖相環選用窄帶鎖相環，所謂窄帶，指同步帶和捕捉帶都窄。實用中，壓控振蕩器采用帶部分接入的變容二極管構成的LC振蕩器。環路濾波器采用較大的積分時間常數，濾除輸入信號中的調制分量。那么VCO只能跟蹤調相波的中心頻率，這種鎖相環稱載波跟蹤型鎖相環。如圖11.16所示

普通調幅波的解調電路

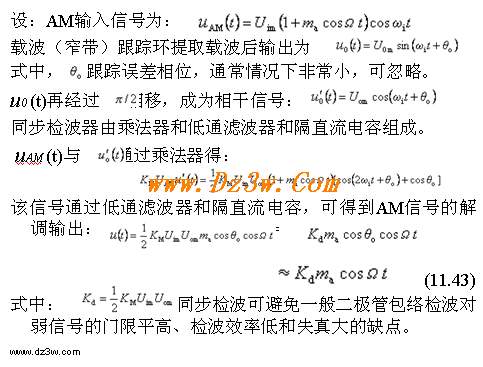

普通調幅波（AM）含有攜帶調制信號的上、下邊帶，還含有較強的載波分量，假若采用窄帶跟蹤環，便可以從AM信號中提取載波，再經過90°的相移，便可用作同步檢波的相干信號。該解調電路如圖11.17所示。
