由ISD系列單片語音錄放集成電路組成的電路模塊具有應用電路簡單、不怕掉電、存儲量大等特點，適用于不同的應用場合。本文介紹五種電路模塊(板)及其應用。

五種電路模塊(板)

　　8～30s不怕掉電錄放模塊這類模塊可廣泛應用于各種留言裝置、語音警示裝置、電子禮品、高檔玩具等。使用時僅需外接駐極體話筒、揚聲器、按鍵和電源，無需調試。其工作電壓為4.5～6.5V，典型靜態電流為0.5μA，工作電流為25mA。目前這類模塊有3種，其典型應用電路如圖1～圖3所示。圖1所示電路不可分段錄放，可循環放音，錄放時間為8s、10s、20s、和30s。圖2所示電路按B0、B1不同組合可分為1～4段錄放，錄放時間為10s、12s、20s。分段方式如表1所示。圖3所示電路可選擇多種工作模式，可任意分段，錄放時間為10s、12s、20s。以上三種模塊可直接推動揚聲器，輸出功率為30～50mW，如需放大音量，可選用LM386、D2283、TDA2822等功率放大器。信號由SP＋或SP－通過電容耦合輸入。SP＋或SP－不用時必須懸空，千萬不能直接接地。圖4是使用LM386作放大器的參考電路。

分段方式組合種類分段地址組合(B1、B0) 各段最大允許長度 不分段 1

(00)

L(即總長度，下同)

分兩段3

第1種：(00，01)

第2種：(00，10)

第3種：(00，11) L/4，3L/4。

L/2，L/2。

3L/4，L/4。

分三段3

第1種：(00，01，10)

第2種：(00，01，11)

第3種：(00，10，11) L/4，L/4，2L/4。

L/4，2L/4，L/4。

2L/4，L/4，L/4。 分四段 1 (00，01，10，11) 均為L/4

～60s可調可分段語音錄放模塊該模塊工作電壓為4.5～6.5V，靜態電流為1μA，無需編程開發工具即可選擇分段方式，直接存取多段固定長度信息，或順序存取多段可變長度信息。模塊具有片選端，易于多片級聯。錄放時間主要取決于外接振蕩電阻的大小，可在32～60s范圍內調整。

振蕩電阻采樣頻率輸入帶寬錄放時間 84kΩ 4.2kHz 2.1kHz 60s 38kΩ 6.4kHz 3.2kHz 40s 24kΩ 8.0kHz 4.0kHz 32s

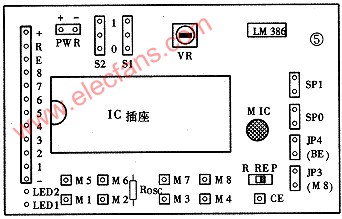

工作模式和分段模式由S1、S2和M8定義。圖5是模塊的功能接線圖。JP3(M8)斷開為“1”，短接為“0”，M1～M8分別是各段錄放按鍵。CE為片選鍵，錄放操作時，按CE為停止。RE為錄音/放音選擇開關。

S1 S2 JP3(M8) 直接存取模式 2段固定長度信息 0 1 斷開 4段固定長度信息 1 0 斷開 8段固定長度信息 1 1 斷開 一般磁帶模式 0 0 短接 自動回繞磁帶模式 0 0 斷開

微電腦復讀機專用模塊　微電腦復讀機專用模塊現有HY20FD20s復讀模塊和HY200FD200s復讀模塊兩種，可與各種收錄機(單放機)配接成為多功能微電腦語言復讀機，亦可單獨使用，成為全電子語言復讀機和留言機。其主要功能有：(1)連續錄入磁帶放出的語音，只保留最后20s或200s。放音時，循環放出該段語音，完成復讀功能。放音時首尾連接平滑，不會有停頓感或產生“喀啦”聲。(2)能通過話筒錄音，與磁帶上的原聲進行對比，實現“跟讀”功能。(3)可作電子留言機，錄入多段語音信息。(4)單5V電源供電。圖6是HY20FD接線圖。

多功能播報器由單片機、ISD3300、ISD4003、ISD4004 2～16分鐘長時間錄放器件、控制鍵盤、數碼顯示器等組成，語音內容可由用戶現場修改錄制。

自動講解機　自動講解機主要由單片機、ISD2500/3300/4003等系列器件、紅外感應開關(無線遙控開關)、燈光/效果控制器、音頻放大器等組成，適用于模型、沙盤、展覽會，旅游景區等語音講解場所。整個展示環境的語音解說、音樂燈光等的配套都可在單片機(程序)的預先安排下有序地展開。
