HCNR200,HCNR201引腳圖及內部結構圖

HCNR200,HCNR201引腳圖及內部結構圖

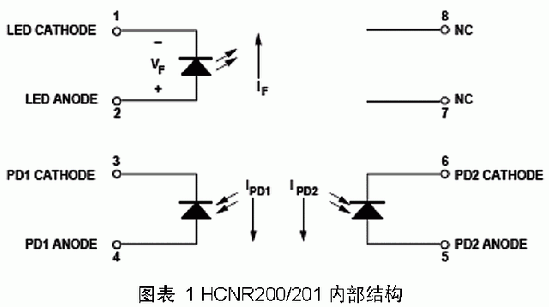

HCNR200/201的引腳圖及內部框圖附圖所示.



其中1、2引作為隔離信號的輸入,3、4引腳用于反饋,5、6引腳用于輸出。1、2引腳之間的電流記作IF,3、4引腳之間和5、6引腳之間的電流分別記作IPD1和IPD2。輸入信號經過電壓-電流轉化,電壓的變化體現在電流IF上,IPD1和IPD2基本與IF成線性關系,線性系數分別記為K1和K2,即

K1與K2一般很小（HCNR200是0.50%）,并且隨溫度變化較大（HCNR200的變化范圍在0.25%到0.75%之間）,但芯片的設計使得K1和K2相等。在后面可以看到,在合理的外圍電路設計中,真正影響輸出/輸入比值的是二者的比值K3,線性光耦正利用這種特性才能達到滿意的線性度的。

HCNR200和HCNR201的內部結構完全相同,差別在于一些指標上。相對于HCNR200,HCNR201提供更高的線性度。

采用HCNR200/201進行隔離的一些指標如下所示：

* 線性度：HCNR200：0.25%,HCNR201：0.05%;

* 線性系數K3：HCNR200：15%,HCNR201：5%;

* 溫度系數： -65ppm/oC;

* 隔離電壓：1414V;

* 信號帶寬：直流到大于1MHz。

從上面可以看出,和普通光耦一樣,線性光耦真正隔離的是電流,要想真正隔離電壓,需要在輸出和輸出處增加運算放大器等輔助電路。
