串聯電流負反饋電路分析
串聯電流負反饋電路分析

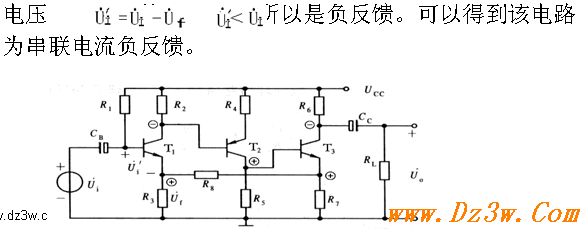

電路如圖4.12所示，該電路中電阻R8將T3射極電壓反饋到T1射極，該電路反饋網絡由R3、R8和R7組成。信號從T3集電極輸出，故該電路是電流反饋。反饋支路與放大電路輸入端不接在同一點，所以是串聯反饋。假設輸入信號瞬時極性為正，即信號極性b1為正，則c1為負，c2為正，e3為正，該電壓經R8與R3分壓，得反饋電壓也為正，所以，凈輸入電壓
串聯電流負反饋電路分析
電路如圖4.12所示，該電路中電阻R8將T3射極電壓反饋到T1射極，該電路反饋網絡由R3、R8和R7組成。信號從T3集電極輸出，故該電路是電流反饋。反饋支路與放大電路輸入端不接在同一點，所以是串聯反饋。假設輸入信號瞬時極性為正，即信號極性b1為正，則c1為負，c2為正，e3為正，該電壓經R8與R3分壓，得反饋電壓也為正，所以，凈輸入電壓
