大信號峰值包絡檢波原理及基本電路分析
大信號峰值包絡檢波原理及基本電路分析
如圖(a)是大信號檢波電路,由于輸出電壓交流部分與調制信號最大值成正比,故又稱為直線性檢波,其特點是:
(1)輸入電壓幅度一般500毫伏以上;
大信號峰值包絡檢波原理及基本電路分析
如圖(a)是大信號檢波電路,由于輸出電壓交流部分與調制信號最大值成正比,故又稱為直線性檢波,其特點是:
(1)輸入電壓幅度一般500毫伏以上;
(2)沒有偏置電壓E,由于輸出電壓的反作用,實際上工作點處于u<0的區段[見圖(b)]。
因此,大信號檢波二極管,在載波一周期內,只有一段時間尋通,而另一段時間截止。大信號峰值二極管檢波器的主要參數計算如下:
K=cosθ

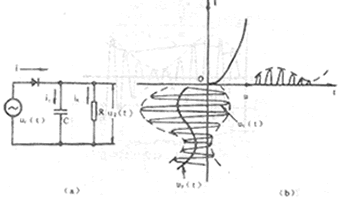

圖 大信號峰值包絡檢波電路圖
式中:θ為半導通角,它取決于rd/R值,兩者關系為
rd/R=(tgθ-θ)/π

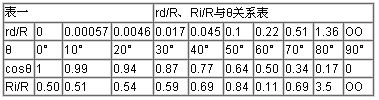

可根據rd/R值,通過表一直接查出K值
(2)輸入阻抗Ri
Ri/R=(tgθ-θ)/(θ-sinθcosθ)
可見,輸入阻抗Ri決定于θ角,即決定于rd/R值,因此,可以根據rd/R值,通過表一直接查出輸入阻抗Rio
