數控機床加工坐標系的建立
數控機床加工坐標系的建立
1、G92 --設置加工坐標系
編程格式:

G92指令是將加工原點設定在相對于刀起始點的某一空間點上。
若程序格式:

則將加工原點設定到距刀具起始點距離為X= -a ,Y= -b ,Z= -c的位置上。
例:

其確立的加工原點在距離刀具起始點X=-20,Y=-10,Z=-10的位置上。

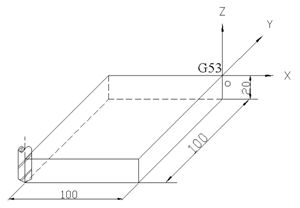

2、G53 --選擇機床坐標系
編程格式:

指令使刀具快速定位到機床坐標系中的指定位置上,式中X、Y、Z后的值為機床坐標系中的坐標值。
G53
例:

則執行后刀具在機床坐標系中的位置。
3、G54、G55、G56、G57、G58、G59 選擇1~6號加工坐標系
這些指令可以分別用來選擇相應的加工坐標系。
編程格式:

該指令執行后,所有坐標值指定的坐標尺寸都是選定的工件加工坐標系中的位置。1~6號工件加工坐標系是通過CRT/MDI方式設置的。

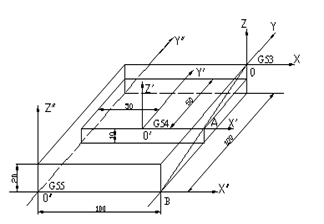

例:在圖中,用 CRT/MDI在參數設置方式下設置了兩個加工坐標系:


這時,建立了原點在O′的G54加工坐標系和原點在O″的G55加工坐標系。若執行下述程序段:

則刀尖點的運動軌跡如圖中OAB所示。
