二極管和穩壓管有重要區別。第一，二極管一般在正向電壓下人作，穩壓管則在反向擊穿狀態下工作，二者用法不同；第二，普通二極管的反向擊穿電壓一般在40V以上，高的可達幾百伏至上千伏，而且在伏安特性曲線反向擊穿的一段不陡，即反向擊穿電壓的范圍較大，動態電阻也比較大。對于穩壓管，當反向電壓超過其工作電壓Vz（亦稱齊納電壓或穩定電壓）時，反向電流將突然增大，而器件兩端的電壓基本保持恒定。對應的反向伏安特性曲線非常陡，動態電阻很小。穩壓管可用作穩壓器、電壓基準、過壓保護、電平轉換器等。本書用Dz符號表示穩壓管。

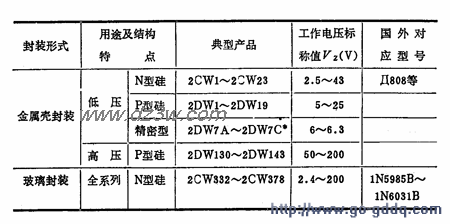

　穩壓管分低壓、高壓兩種。低壓穩壓管的Vz值一般在40V以下，高壓穩壓管最高可達200V.過去國產穩壓管均采用金屬殼封裝，不僅體積大，而且價格高。近年來來全系列玻封存穩壓管大量問世，其優點是規格齊全（Vz=2.4~200V）、穩壓特性好、體積小巧（采用DO-35封裝，管徑φ2.0mm,長4mm）、價格低廉。國產穩壓二極管產品的分類見表
　

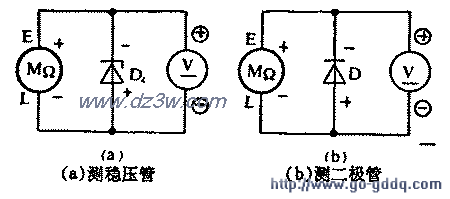

根據二者反向擊穿電壓在數值上的差異及穩定性，可以區分標記不清楚的穩壓管和普通二極管，電路見圖1。利用兆歐表提供合適的反向擊穿電壓，將被測管反向擊穿。選擇萬用表的10VDC檔或50VDV檔測出反向擊穿電壓值，數值在40V以上的是二極管，低于40V的穩壓管。

注意，這也有例外情況。例如2AP21的反向擊穿電壓低于15V，2AP8的反向擊穿電壓最小值為20V。此外，2DW130～2DW143型穩壓管的Vz值為50～200V，2CW362～2CW378的Vz值是43～200V（以上均為標稱值）。遇到這類情況也不難區分。同樣都按額定轉速搖兆歐表，由于二極管反向擊穿區域的動態電阻較大，曲線不陡，因此電壓表指針的擺動幅度就比較大。而穩壓管的Rz很小，曲線很小，曲線很陡，表針擺動很小。
實例：測量一只型2AP5鍺二極管，按額定轉速搖兆歐表時，反向擊穿電壓在110～130V之間變化，表針搖擺不穩（手冊中規定反向擊穿電壓V(BR)≥110V）。另測一只2CW136型穩壓管時表針基本穩定，指在115V位置（手冊中僅給出2DW136的工作電壓范圍是100～120V，但蛤體到某只穩壓管，其工作電壓基本為一確定值）。
　

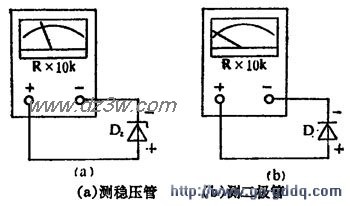

方法二 利用萬用表的電阻檔也可以區分穩壓管與半導體二極管。具體方法是，首先用R×1k檔測量正、反向電阻，確定被測管的正、負極。然后將萬用表撥于R×10k檔，如圖所示，黑表筆接負極，紅表筆接正極，由表內9～15V疊層電池提供反向電壓。其中，電阻讀數較小的是穩壓管，電阻為無窮大的二極管。
注意事項： (1)此方法只能測量反向擊電壓比R×10k檔電池電壓低的穩壓管。
