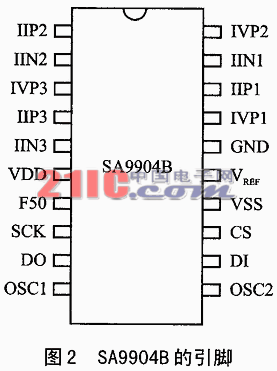

SA9904B的引腳如圖2所示。
GND為模擬地。
VDD為電源的正極。當使用分流電阻檢測電流時,接+2.5V電壓;當使用電流互感器時,接+5V電壓。
VSS為電源負極。當使用分流電阻檢測電流時,接-2.5V電壓;當使用電流互感器時,接0V電壓。
IVP1、IVP2、IVP3分別是1、2、3相的模擬電壓輸入端。當測量的電壓為額定電壓時,要保證輸入到內部A/D轉換器的電流有效值為14μA,需要通過一個分壓電阻網來滿足這一要求。
IIP1、IIN1、IIP2、IIN2、IIP3、IIN3分別是1、2、3相的模擬電流輸入端。當測量的電流為額定電流時,要保證輸入到芯片上的A/D轉換器的電流有效值為16μA,需要通過一個分流電阻網來滿足這一要求。
VREF為參考電源的外接電阻端,通常需要接47kΩ電阻到地。
F50為電壓過零脈沖輸出端,輸出的脈沖頻率為交流電壓的頻率,脈沖寬度為1ms。
CS為芯片的片選信號輸入端,高電平有效。
DI、DO為串行數據的輸入、輸出端。
SCK為串行時鐘信號輸入端。
OSC1、OSC2為外部晶振的輸入、輸出端。
