場效應管的特點及主要參數
場效應管的特點及主要參數
3.3.1 場效應管與
晶體三極管的比較
場效應管與雙極型
晶體管相比較,具有如下一些特點:
(1) BJT輸入端的PN結為正向偏置,因而它的輸入電流較大,相應的輸入電阻數小。而
JFET輸入端的PN結為反向偏置,對IG
MOSFET則有絕緣層隔離,故它們的輸入電阻很大。通常JFET的輸入電阻10^8,而IGFET的輸入電阻可大于10^11~10^12。
(2) FET是靠多子導電的器件,所以也稱為單極型器件,而BJT中,自由電子及空穴均參與工作,所以又稱為雙極型器件。由于多子濃度受溫度、光照、輻射等環境變化的影響小,所以FET特別適合于環境條件變化較大的電子設備中。
(3) 在低壓小電流工作時,F(xiàn)ET可作為電壓控制的可變線性電阻和導通電阻很小的無觸點
開關。而BJT則無此優異特性。
(4) FET是一種自隔離器件,制造工作簡單,特別適合于大規模與超大規模集成電路的設計與制造。從當前的發展趨勢看,在這些集成度很高的大規模與超大規模集成電路中,MOSFET已日益取代了BJT。
(5) 從器件的結構看,F(xiàn)ET的漏極與源極是對稱的,可以互換使用,設計時也較BJT靈活。
特別需要指出的是在保存和使用MOSFET時要倍加留心,因?yàn)樗臇艠O與襯底表面之間的絕緣層很薄,當帶電體或人體接觸金屬柵時,由于會在柵極與襯底上產生感生電荷,而柵極與襯底之間的平板
電容器容量又很小,所以常常這些感生電荷積累會在絕緣層上產生很高的電壓,極易導致絕緣層的擊穿而損壞管子。所以這種器件在保存時應將各電極引線短接,焊接應將電烙鐵外殼良好接地,必要時還可在管子的柵源之間接入背靠背的兩只穩壓管,以限制感生電荷在柵源之間產生的最大電壓,避免管子?xùn)旁粗g因擊穿而損壞。
3.3.2 場效應管的主要參數

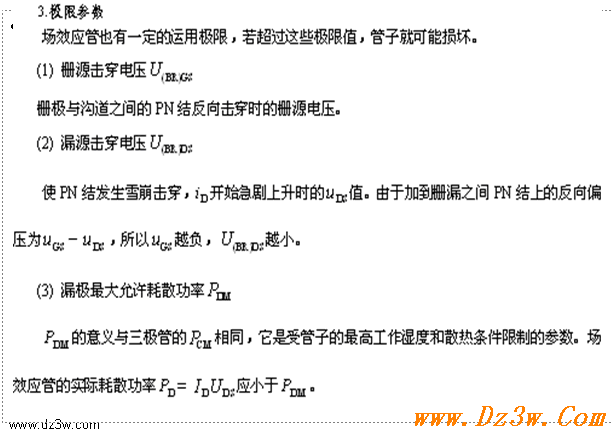

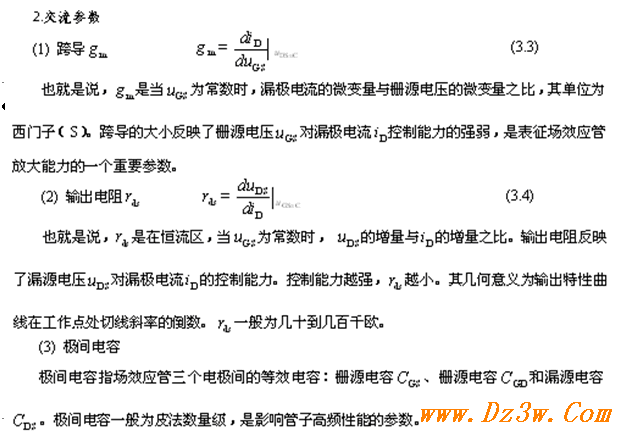

1.直流參數
