光通信電路中的跨阻放大器
光通信電路中的跨阻放大器
光電接收器的前端電路種類很多，而跨阻放大器是高阻抗前端的低噪聲特性和低阻值反饋電阻的大帶寬、寬動態范圍特性的一個很好的折衷， 在光纖數字通信中應用非常廣泛。
總之，跨阻放大器有許多優點，歸納如下：
①放大器總電阻小，時間常數小，減小了失真，減小了對均衡的要求；
②動態范圍大；
③輸出電阻小，放大器不易感應噪聲；
④負反饋使放大器穩定性提高。

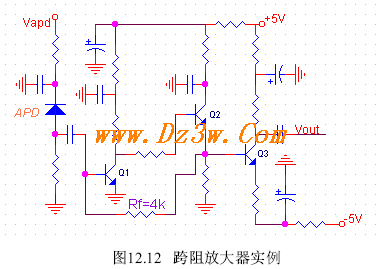

圖12.12是一個45Mb/s光通信系統接收機前端電路實例�？梢园l現，在低噪聲放大器中常用Rc電路進行電源濾波，以便去除低頻干擾
。R環口Q1,Q2共同組成一個電壓并聯負反饋電路。
光通信電路中的跨阻放大器
光電接收器的前端電路種類很多，而跨阻放大器是高阻抗前端的低噪聲特性和低阻值反饋電阻的大帶寬、寬動態范圍特性的一個很好的折衷， 在光纖數字通信中應用非常廣泛。
總之，跨阻放大器有許多優點，歸納如下：
①放大器總電阻小，時間常數小，減小了失真，減小了對均衡的要求；
②動態范圍大；
③輸出電阻小，放大器不易感應噪聲；
④負反饋使放大器穩定性提高。
圖12.12是一個45Mb/s光通信系統接收機前端電路實例�？梢园l現，在低噪聲放大器中常用Rc電路進行電源濾波，以便去除低頻干擾
。R環口Q1,Q2共同組成一個電壓并聯負反饋電路。
