智能保護熱插拔控制器TPS2480/81特性及應用簡介

智能保護熱插拔控制器TPS2480/81特性及應用簡介

TPS2480/81是具有正電壓智能保護的熱插拔控制器和I2C電流監視器。具有可編程的FET功率限制，外接N溝FET柵極驅動，可編程的故障定時器，電流、電壓和功率的I2C監視，1%的高精度電流監視，并具有動態校準，輸入電壓9V~20V，主要用在服務器、硬盤驅動、存儲網絡和基站。TPS2480/81帶有正電壓智能保護器件的熱插拔控制器和I2C電流監視器。TPS2480/81設計用于將應用內的浪涌降至非常低的水平，保護負載和FET免遭過流或短路事件的損害。它們控制外部N溝道MOSFET開關，通過I2C接口、利用可配置12位A/D轉換器實現準確的電壓、電流和功率監視。獨立可調功率限制和電流限制可以保證，外部MOSFET在FET的安全工作區（SOA）內運行。靈活的設計包含1個可用于定序和負載故障指示的電源良好輸出。外部定時器電容器可以設置故障時間，以便在發生瞬變事件時讓系統免遭危險停機的影響。

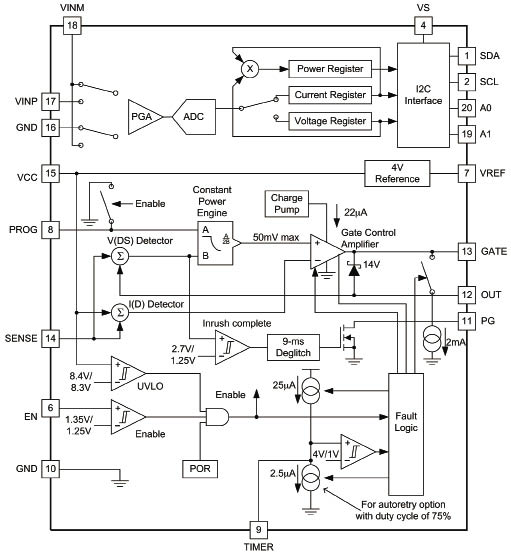

圖1 TPS2480/81功能方框圖

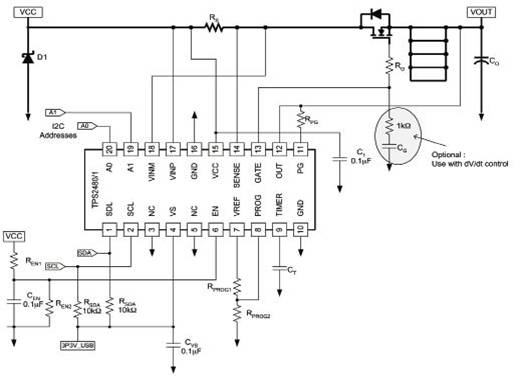

圖2 TPS2480/81功能方框圖（2）



TPS2480/81主要特性



• 可編程FET功率限制



• 外接N溝FET柵極驅動



• 可編程故障定時器



• 開漏電源良好輸出



• 電流、電壓和功率的I2C監視



• 高精度電流監視（精度為1%）



• 動態校準



• 輸入電壓范圍：9V-20V

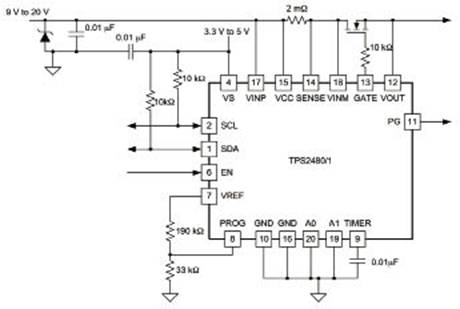

圖3 TPS2480/81低壓應用電路圖

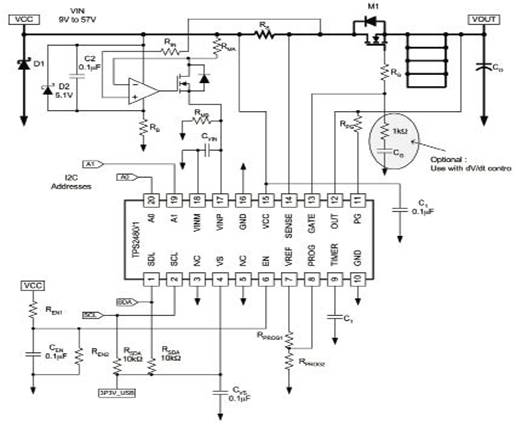

圖4 TPS2480/81高壓應用電路圖



TPS2480/81應用



• 服務器



• 硬盤驅動



• 存儲網絡



• 基站



TPS2480/81評估模塊



EVM設計實現了幾種常見的應用設計：具有鎖存或自動重試功能的12V系統和具有鎖存或自動重試功能的48V系統。12V版采用Texas Instruments新型高性能功率MOSFET。在PC上使用TPS2480/1 GUI 時，EVM還為I2C™電流監視器提供了USB接口。



評估模塊的主要特性：



• 通用TPS2480/1器件的特性



– 可編程電流限制和功率限制，可以實現全面的SOA保護



– 可編程故障定時器，可以消除危險停機



– 可編程欠壓鎖閉



– 電源良好



– 鎖存操作模式（TPS2480）



–自動重試模式（TPS2481）



• EVM配置選項



– TPS2481EVM-001（12V、480W和自動重試）



– TPS2480EVM-002（12V、480W和鎖存）



– 高壓應用（48V、400W、自動重試或鎖存）



評估模塊應用：



• 任意活性背板插入應用



– 服務器



– 電信
