　　NJW4800是一款能提供4A電流的通用半橋驅動器。內置的柵極驅動器能驅動高端和低端的功率MOSFET，所以能夠實現高速開關動作。搭載有過電流保護、過熱關機等保護功能，在異常發生時，能夠輸出FAULT 信號。本產品最適于微處理器、DSP等由邏輯信號來進行功率開關動作的應用。

　　產品特點

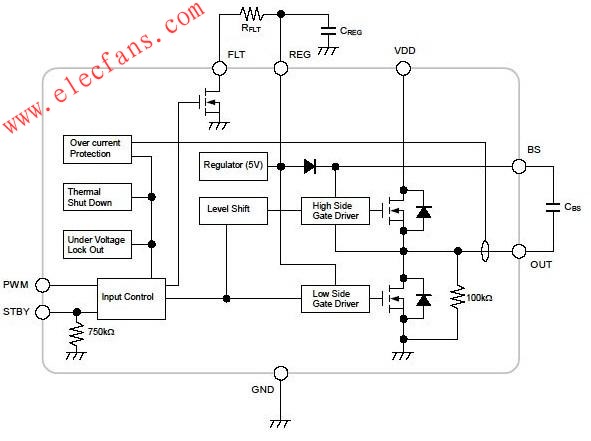

　　NJW4800是一款內置了輸出用功率MOSFET和安全設計必須的過熱停機電路，過電流保護電路、低電壓錯誤防止電路的通用半橋驅動器。

　　特點1　和微處理器/DSP組合使用，更容易實現功率開關控制

　　NJW4800把一直以外接為主的功率MOSFET和保護電路內置到了IC內部，只需把微處理器/DSP發出的PWM信號輸入，無需功率器件的高難度知識和經驗就很能夠容易的構建成功率電路。

　　此外，NJW4800的30V耐圧和4A輸出(max.)是一種適合于從家電、AV設備到產業設備等廣泛應用的耐壓和電流容量。

　　特點2　充實的保護功能有利于設備的安全設計

　　功率電路為了安全設計都會配備有必不可少的過熱停機電路、過電流保護電路、低電壓錯誤防止電路等保護電路。這些電路以分立器件形式構成的時候，必須要有關于電路設計、組件選定等高難度的知識和經驗。并且部件個數多了，實裝面積就又會成為了一大難題。

　　NJW4800附加了這3大保護電路，內置了防止功率MOSFET直通電流產生的死區時間發生電路，為減輕電路設計的負擔和保障設備的安全設計做出了相當大的貢獻。

　　特點3　支持高速開關頻率為1.2MHz，有利于電子設備的小型化

　　一般功率MOSFET的開關頻率為數百KHz，而NJW4800支持1.2MHz(1,200KHz)的高速開關頻率，這樣就能夠選擇小型外接元件(電感、電容等)，為電路及設備的小型化做出了貢獻。

　　應用例 LED照明(調節亮度)、充電器(鋰離子電池)、DC/DC轉換器　等

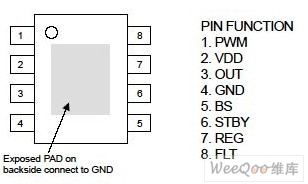

　　端口配置

　　產品性能

　　●大輸出開關電流 ±4A max.

　　●寬廣工作電壓范圍 7.5V～30V

　　●支持高開關頻率 1.2MHz max.

　　●內置有充實的保護功能 過熱停機電路

　　●過電流保護電路

　　●低電壓錯誤防止電路

　　●死區時間發生電路

　　●FAULT (異常時)信號輸出功能

　　●待機模式時的消耗電流 3μA typ.

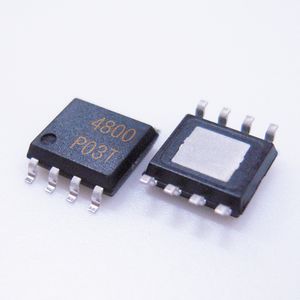

　　●封裝 HSOP8(5.2 x 6.2 x 1.55 mm typ.)

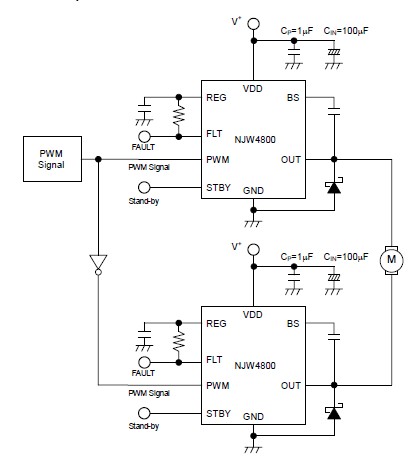

NJ4800典型應用電路圖
