串聯電流正反饋電路
串聯電流正反饋電路

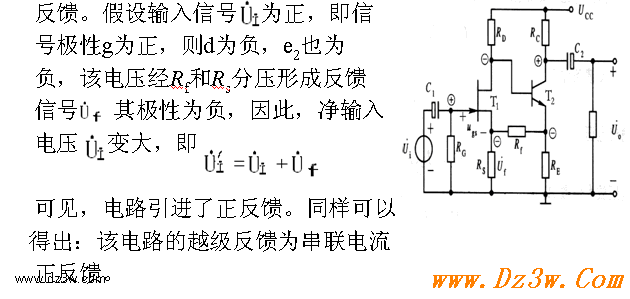

電路如圖4.14所示，該電路中電阻Rf將T2射極電壓反饋到T1源極，該電路反饋網絡由RS、Rf、RE組成。信號從T2集電極輸出。若將輸出端交流短路，反饋信號沒有消失，故該電路是電流反饋。反饋支路與放大電路輸入端不接在同一點，所以是串聯反饋。
串聯電流正反饋電路
電路如圖4.14所示，該電路中電阻Rf將T2射極電壓反饋到T1源極，該電路反饋網絡由RS、Rf、RE組成。信號從T2集電極輸出。若將輸出端交流短路，反饋信號沒有消失，故該電路是電流反饋。反饋支路與放大電路輸入端不接在同一點，所以是串聯反饋。
