運放組成的基本反相比例放大電路
運放組成的基本反相比例放大電路

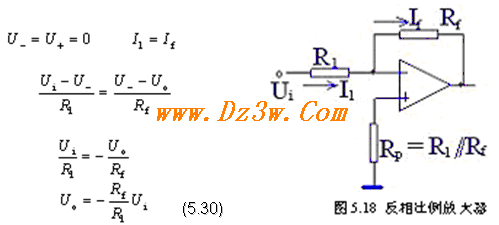

反相比例放大電路如圖5.18所示。
運放的輸入級為差動放大器，而差動放大器要求電路結構對稱平衡,否則會降低共模抑制比。所以在電路設計時要求平衡電阻RP為R1與Rf的并聯(lián)值，由理想運放兩個重要推論可得：
運放組成的基本反相比例放大電路
反相比例放大電路如圖5.18所示。

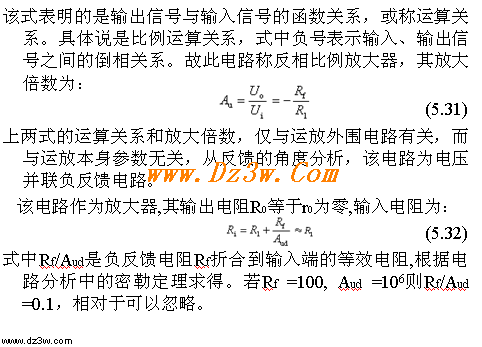

運放的輸入級為差動放大器，而差動放大器要求電路結構對稱平衡,否則會降低共模抑制比。所以在電路設計時要求平衡電阻RP為R1與Rf的并聯(lián)值，由理想運放兩個重要推論可得：
