光通信均衡電路【圖】
(2016/3/30 11:28:00)
典型光通信均衡電路
典型光通信均衡電路
在數字光纖通信系統中，光脈沖信號經過光纖傳輸后，由于色散和前放帶寬影響，脈沖被展寬，這時若接收放大器的傳遞函數為理想LPF，輸
出波形將產生碼間干擾，影響接收靈敏度。

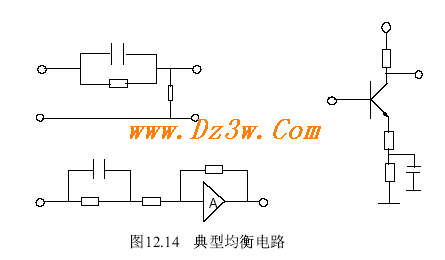

為了解決這個問題，需要使用均衡電路。均衡電路的目的是改變整個接收器電路傳遞函數的滾降特性，以獲得有利于判決的輸出波形。圖12.
14是幾種典型的均衡電路，通過微分電路補償高頻分量的滾降，改善輸出脈沖波形。
典型光通信均衡電路
在數字光纖通信系統中，光脈沖信號經過光纖傳輸后，由于色散和前放帶寬影響，脈沖被展寬，這時若接收放大器的傳遞函數為理想LPF，輸
出波形將產生碼間干擾，影響接收靈敏度。
為了解決這個問題，需要使用均衡電路。均衡電路的目的是改變整個接收器電路傳遞函數的滾降特性，以獲得有利于判決的輸出波形。圖12.
14是幾種典型的均衡電路，通過微分電路補償高頻分量的滾降，改善輸出脈沖波形。
