LM386特性及應用電路



LM386特性及應用電路






一、概述(Description):

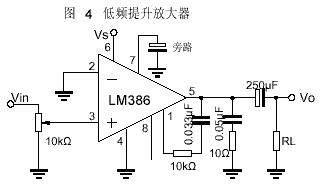

　　LM386是美國國家半導體公司生產的音頻功率放大 器,主要應用于低電壓消費類產品。為使外圍元件最少,電壓增益內置為20。但在1腳和8腳之間增加一只外接電阻和電容,便可將電壓增益調為任意值,直至 200。輸入端以地位參考,同時輸出端被自動偏置到電源電壓的一半,在6V電源電壓下,它的靜態功耗僅為24mW,使得LM386特別適用于電池供電的場 合。

　　LM386的封裝形式有塑封8引線雙列直插式和貼片式。



二、特性(Features):

靜態功耗低,約為4mA,可用于電池供電。

工作電壓范圍寬,4-12V or 5-18V。

外圍元件少。

電壓增益可調,20-200。

低失真度。

　　LM386電源電壓4--12V，音頻功率0.5w。LM386音響功放是由NSC制造的，它的電源電壓范圍非常寬，最高可使用到15V，消耗靜態電流為4mA，當電源電壓為12V時，在8歐姆的負載情況下，可提供幾百mW的功率。它的典型輸入阻抗為50K。
