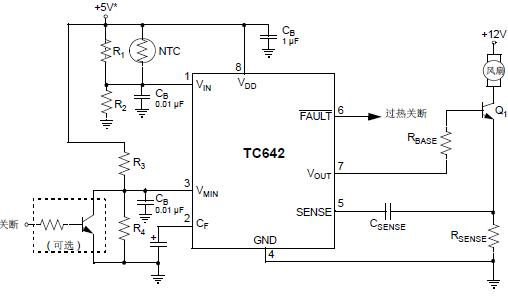

開關模式風扇速度控制器TC642原理及應用電路
開關模式風扇速度控制器TC642原理及應用電路
開關模式風扇速度控制器TC642原理及應用電路
TC642是一款開關模式風扇速度控制器，用于控制直流無刷風扇的速度。器件采用脈寬調制技術(PWM) 實現風扇速度與溫度的正比關系。通過在VIN 輸入引腳連接一個熱敏電阻( 或其它電壓輸出溫度傳感器），可提供所需的1.25V 至2.65V 典型風扇的控制電壓，和0% 至100%的PWM占空比。通過VMIN輸入端的簡單電阻分壓器可設定風扇的最低轉速。在上電、關斷模式恢復以及瞬態故障后重啟動時，片內集成的啟動定時器可確保風扇電機可靠啟動。在 VMIN ( 引腳3) 施加一個邏輯低電平可使風扇進入關斷模式。
TC642 中采用了 Microchip Technology 的FanSenseTM專利技術，提高了系統可靠性。 風扇正常運行時，脈沖丟失檢測器對SENSE 引腳( 引腳 5) 上的脈沖序列進行監視。風扇失速、開路或斷接時，將使TC642 觸發一次啟動定時器。如果故障持續存在， FAULT 輸出引腳將變為低電平，而器件則被鎖定在關斷模式。當PWM 輸出占空比達到100% 時， FAULT 輸出引腳也將輸出低電平，表明可能出現熱失控現象。此時風扇仍繼續運行。欲了解器件的更多信息和系統設計指南，請參見第5.0 節的“典型應用”。
TC642 可提供標準8 引腳塑料 DIP， SOIC 和 MSOP 封裝形式，并提供商業級、擴展商業級和工業級產品。
