TLP521-4(GB)特點,參數及應用電路
TLP521-4(GB)特點,參數及應用電路
TLP521-4(GB)特點,參數及應用電路
光電耦合器TLP521-4(GB)是一款具有完整基極一發射極的性能優良的固定延時光電耦合器，它具有最優轉換速度、高溫性能等特點。
TLP521-4主要特性：
●電流轉換率為100％～500％；
●隔離電壓為2500Vrms(min)；
●發射一接收電壓為55V(min)；
●泄漏電流為lOμA(max)(Ta=85℃)；
●最小轉換時間為42μs。
TLP52l-4(GB)參數及應用電路

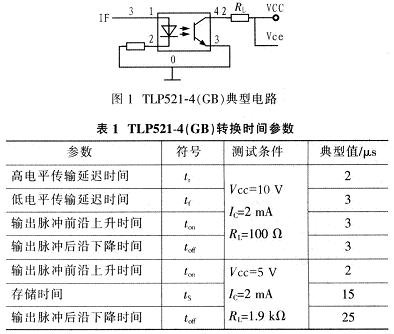

TLP52l-4(GB)的典型電路如圖1所示，具體的轉換時間參數見表1。由表1可知，TLP521_4(GB)最大傳輸延遲時間為42μs，系統需要在1ms內完成8個字節的讀或寫，最大傳輸延遲時間已滿足電路傳輸延遲時間的水平，因而在傳輸速度上完全能夠滿足長線傳輸的要求。通過對其輸入端的控制，可使光耦按工作需要打開或關閉。當在輸入控制端加高電平時，光耦正常工作。將輸入端信號耦合到輸出端，而當在輸入控制端加低電平時，其輸出端集電極開路三極管截止，對外呈高阻態。
