反饋放大電路的基本類型及判別
反饋放大電路的基本類型及判別
1.直流反饋與交流反饋
根據反饋信號中包含的交直流成分來分，可分為直流反饋和交流反饋。如果反饋信號中只包含直流成分，為直流反饋；如果反饋信號中只包含交流成分，為交流反饋；既包含直流成分又包含交流成分的，為交直流反饋。引入直流負反饋的目的是要穩定靜態工作點，引入交流負反饋目的是要改善放大電路性能（放大倍數除外）。本章主要討論交流負反饋。
2.正反饋與負反饋
正負反饋的概念已在前面有所定義，這里再簡述一下。
根據反饋極性的不同，可將反饋分為正反饋和負反饋。
如果引入的反饋信號增強了外加輸入信號的作用，從而使電路的放大倍數得到提高，稱為正反饋；如引入的反饋信號削弱了外加輸入信號的作用，從而使電路的放大倍數降低，稱為負反饋。
判斷正負反饋常用的方法是瞬時極性法：假設輸入信號的變化處于某一瞬時極性（用符號“+”、“－”表示），從輸入端沿放大電路中信號的傳遞路徑到輸出端，逐級推出電路中其它有關各點信號瞬時變化的極性，最后看反饋到輸入端信號的極性對原來的信號是增強了還是削弱了，若增強了輸入信號的作用為正反饋，否則為負反饋。
3.電壓反饋與電流反饋
按反饋網絡與基本放大器輸出端的連接方式不同，有“電壓反饋”與“電流反饋”之分。

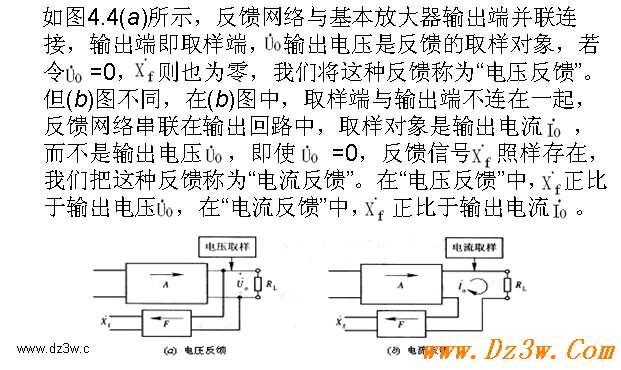

根據前面所述，我們一般用輸出短路法判斷是電壓反饋還是電流反饋，即將輸出端短路，看是否還存在反饋信號，如果此時反饋信號不存在了，說明反饋信號取自輸出電壓，為電壓反饋；如果反饋信號仍然存在，說明反饋信號不是取自輸出電壓，而是取自輸出電流，為電流反饋。
4.串聯反饋與并聯反饋
按反饋網絡與基本放大器輸入端的連接方式不同，有“串聯反饋”和“并聯反饋”之分。

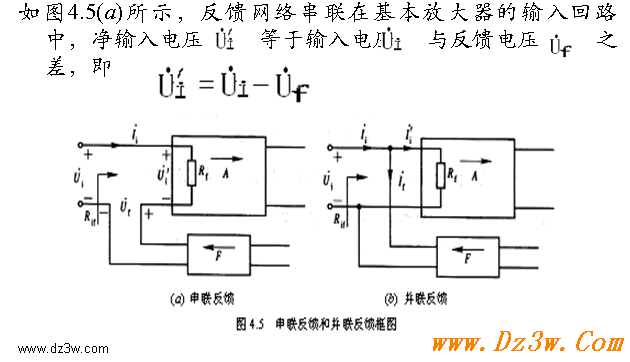

圖4.5(b)電路，反饋網絡直接并聯在基本放大器的輸入端，反饋信號與輸入信號在基本放大器輸入端以節點方式聯接在一起。在這種反饋方式中，用節點電流描述較為方便，
5.負反饋放大電路的四種組態

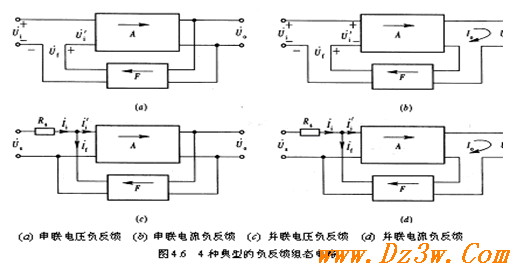

根據反饋網絡與基本放大器輸出、輸入端連接方式的不同，負反饋電路可分為以下四種組態，即：串聯電壓負反饋；串聯電流負反饋；并聯電壓負反饋；并聯電流負反饋。如圖4.6所示。其具體的分析將在后面結合實例闡述。
反饋放大電路的基本類型及判別
1.直流反饋與交流反饋
根據反饋信號中包含的交直流成分來分，可分為直流反饋和交流反饋。如果反饋信號中只包含直流成分，為直流反饋；如果反饋信號中只包含交流成分，為交流反饋；既包含直流成分又包含交流成分的，為交直流反饋。引入直流負反饋的目的是要穩定靜態工作點，引入交流負反饋目的是要改善放大電路性能（放大倍數除外）。本章主要討論交流負反饋。
2.正反饋與負反饋
正負反饋的概念已在前面有所定義，這里再簡述一下。
根據反饋極性的不同，可將反饋分為正反饋和負反饋。
如果引入的反饋信號增強了外加輸入信號的作用，從而使電路的放大倍數得到提高，稱為正反饋；如引入的反饋信號削弱了外加輸入信號的作用，從而使電路的放大倍數降低，稱為負反饋。
判斷正負反饋常用的方法是瞬時極性法：假設輸入信號的變化處于某一瞬時極性（用符號“+”、“－”表示），從輸入端沿放大電路中信號的傳遞路徑到輸出端，逐級推出電路中其它有關各點信號瞬時變化的極性，最后看反饋到輸入端信號的極性對原來的信號是增強了還是削弱了，若增強了輸入信號的作用為正反饋，否則為負反饋。
3.電壓反饋與電流反饋
按反饋網絡與基本放大器輸出端的連接方式不同，有“電壓反饋”與“電流反饋”之分。
根據前面所述，我們一般用輸出短路法判斷是電壓反饋還是電流反饋，即將輸出端短路，看是否還存在反饋信號，如果此時反饋信號不存在了，說明反饋信號取自輸出電壓，為電壓反饋；如果反饋信號仍然存在，說明反饋信號不是取自輸出電壓，而是取自輸出電流，為電流反饋。
4.串聯反饋與并聯反饋
按反饋網絡與基本放大器輸入端的連接方式不同，有“串聯反饋”和“并聯反饋”之分。

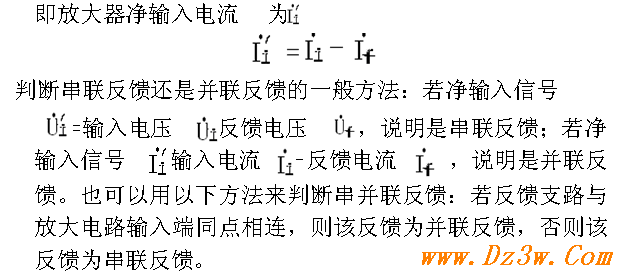

圖4.5(b)電路，反饋網絡直接并聯在基本放大器的輸入端，反饋信號與輸入信號在基本放大器輸入端以節點方式聯接在一起。在這種反饋方式中，用節點電流描述較為方便，
5.負反饋放大電路的四種組態
根據反饋網絡與基本放大器輸出、輸入端連接方式的不同，負反饋電路可分為以下四種組態，即：串聯電壓負反饋；串聯電流負反饋；并聯電壓負反饋；并聯電流負反饋。如圖4.6所示。其具體的分析將在后面結合實例闡述。
