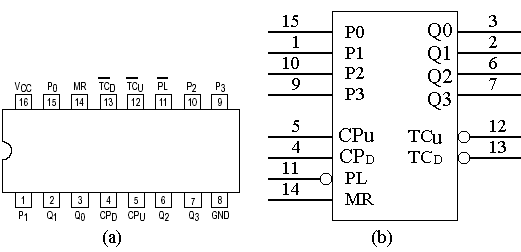

圖5-4 74LS192的引腳排列及邏輯符號
(a)引腳排列 (b) 邏輯符號
圖中:為置數端,
為加計數端,
為減計數端,
為非同步進位輸出端,
為非同步借位輸出端,P0、P1、P2、P3為計數器輸入端,
為清除端,Q0、Q1、Q2、Q3為數據輸出端。
其功能表如下:
輸入
| 輸出
| ||||||||||
MR
| ![]()
| ![]()
| ![]()
| P3
| P2
| P1
| P0
| Q3
| Q2
| Q1
| Q0
|
1
| ×
| ×
| ×
| ×
| ×
| ×
| ×
| 0
| 0
| 0
| 0
|
0
| 0
| ×
| ×
| d
| c
| b
| a
| d
| c
| b
| a
|
0
| 1
|
| 1
| ×
| ×
| ×
| ×
| 加計數
| |||
0
| 1
| 1
|
| ×
| ×
| ×
| ×
| 減計數
|
表5-2 74LS192的功能表
