3.4.1 感應電動機的簡化等效電路

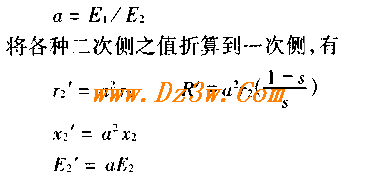

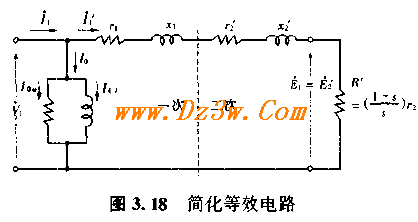

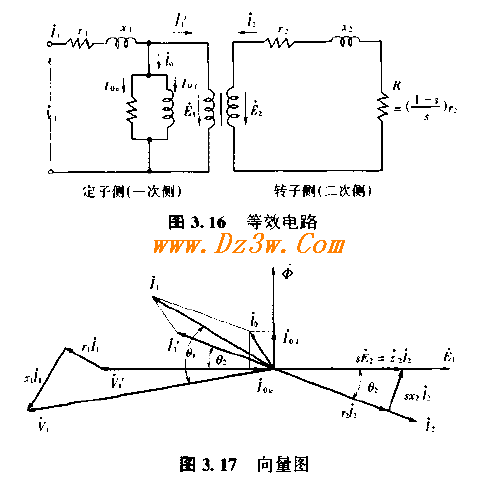

常用簡化等效電路求作感應電動機的特性。簡化等效電路是將勵磁電路直接并接到電源電壓上的形式。二次側的繞組電阻和漏電抗等等都析算到一次側，折算中用到匝數比a ，它用一次和二次感應電勢之比求得。

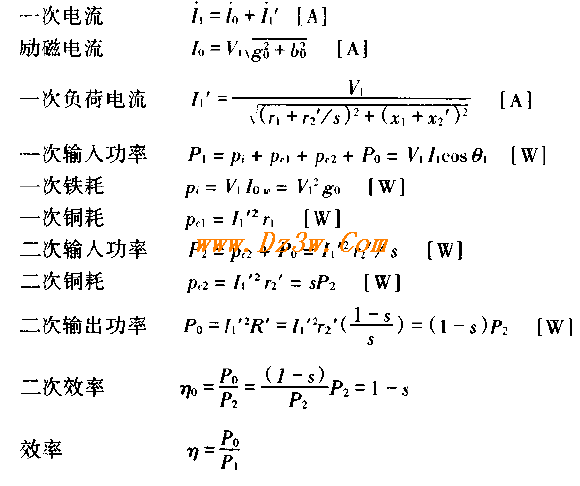

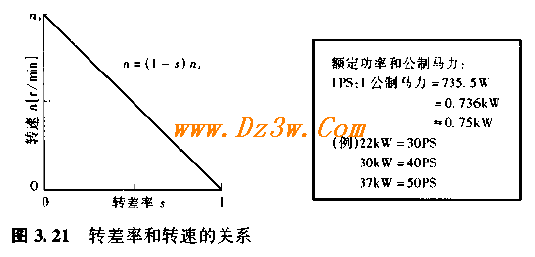

3 . 4 . 2 由簡化等效電路可求出的值

3 . 4 . 3 圓圖

(1)等效電路和圓圖若根據簡化等效電路畫向量圖，則一次負載電流向量頂端的軌跡將通過半圓。半圓的直徑為 v／(x1+x2)，若端電壓為定值，則無論負載多大，都可在圓圖上求到：

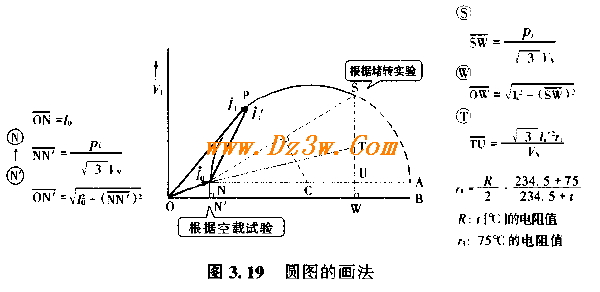

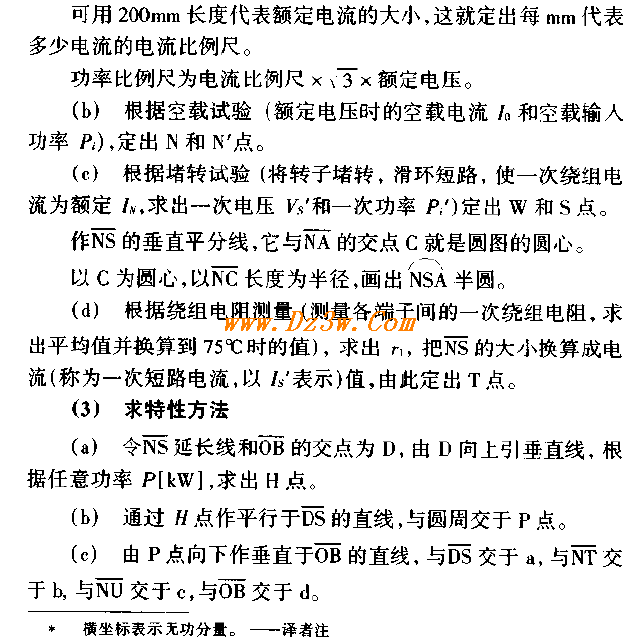

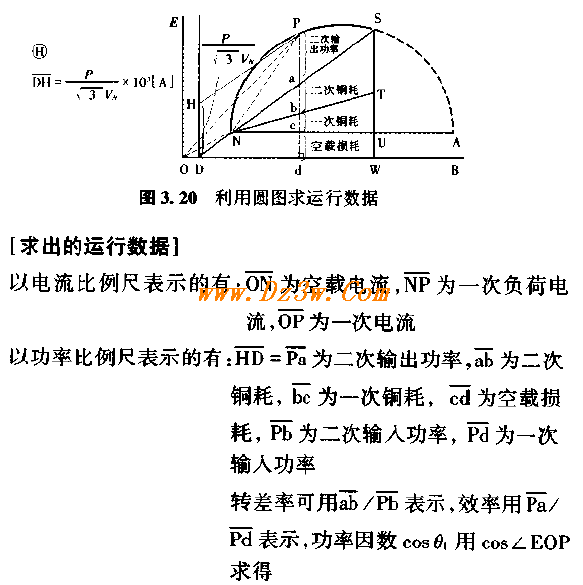

( 2 ）圓圖的畫法

( a ）圖中縱坐標表示電壓，而對于電流和功率，表示其有功分量

表 3 . 1 三相感應電動機的特性表

注：額定電壓200V ，電流為各相平均值。
