三端穩壓器LM7805電路圖_LM7805電壓/電流范圍
(2016/3/20 13:45:00)

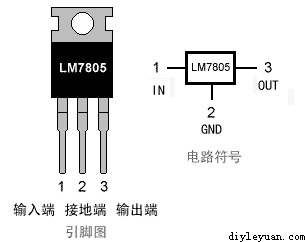

1、三端穩壓集成電路，L和M表示最大輸出電流不同：如78M05或79L05，用來區別輸出電流和封裝形式等， 其中78L系列的最大輸出電流為100mA， 78M系列最大輸出電流為1A，78系列最大輸出電流為1．5A。
它的封裝也有多種。塑料封裝的穩壓電路具有安裝容易、價格低廉等優點，因此用得比較多。 后面的數字05,表示電壓范圍，如7805，7812，7820
2、7805的輸入電壓是5-18V，輸入電壓過低當然輸出的電壓就不可能達到5v，如果輸出電壓高于18v，其內部器件可能因電壓值過高而損壞，即使不損壞也會因功耗等原因?qū)﹄娐返男阅茉斐捎绊憽?/span>

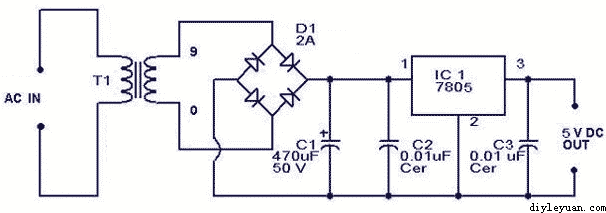

3、 220V交流市電通過電源變壓器變換成交流低壓，再經過橋式整流電路D1～D4和濾波電容C1的整流和濾波，在固定式三端穩壓器LM7805的Vin和GND兩端形成一個并不十分穩定的直流電壓(該電壓常常會因?yàn)槭须婋妷旱牟▌踊蜇?fù)載的變化等原因而發生變化)。此直流電壓經過LM7805的穩壓和C3的濾波便在穩壓電源的輸出端產生了精度高、穩定度好的直流輸出電壓。本穩壓電源可作為TTL電路或單片機電路的電源。三端穩壓器是一種標準化、系列化的通用線性穩壓電源集成電路，以其體積小、成本低、性能好、工作可靠性高、使用簡捷方便等特點，成為目前穩壓電源中應用最為廣泛的一種單片式集成穩壓器件。
