帶阻尼行管的檢測方法
帶阻尼行管的檢測方法
帶阻尼行管的檢測方法
(1)檢測方法:先用萬用表R×l擋,紅表筆接c極.黑表筆接b極.測b、c極正向電阻值,一般為lO多歐姆;再將黑表筆移至e極,相當于測內阻尼二極管正向導通電阻值;然后用兩表筆分別測b、e極正反向電阻值,其反向電阻值便是內附分流匹配電阻(在20Q一60Q左右),而b、e極正向電阻值為b、e極和分流電阻并聯的結果仍很小.經以上測量后,將萬用表置于R×10k擋.黑表筆接e極,紅表筆分別接b、e極,表針應不動,值為ao(因R*10k擋僅10V一15V電壓),通過以上初測過關的便可進入以下測量.
(2)耐壓測試:見圖2,一般帶阻尼行輸出管的反向耐壓BVcer值(即b、e極間并有電阻時的耐壓值)原則上應高于1200V.有條件的還可測飽和壓降.

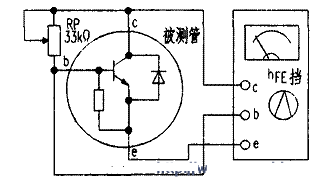

(3)h甩(共發射極直流放大系數)或昏(常稱其為p)的檢測方法:由于帶阻尼行輸出管內置阻尼二極管,特別是b、e極間有分流匹配電阻,給測量B值帶來不便,如果用萬用表的h盹擋,一般是無法測其B值的,《電子報》2003年第23期第三版提及在待測管b、c極間接一只33kn電位器的方法(見圖3),此法是錯誤的,會誤導初學者.經筆者測試多個指針萬用表8值孔的c、e極間短路電流僅lOII認以下(此時表針已猛偏至右邊),若被測管b、e極間分流電阻為較大值50n,當33kn電位器被調到使分流電阻流過lOmA時,表針已猛偏不說,此時分流電阻50n兩端電壓僅VH=IR·R=lOmAx50n即O.5V,此時三極管b極僅0.5V電壓(分流電阻與b、e極并聯).根本未導通哪來IC電流,更談何B值呢?況且很多帶阻尼行輸出管分流匹配電阻值低于50Q,分流延大,b極電壓更低.所以此方法是錯誤的.

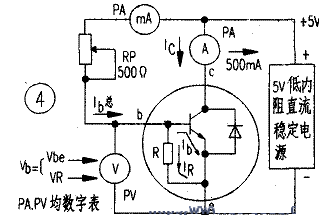

為此,筆者在此介紹一種可行性帶阻尼行輸出管的B值測試方法,見圖4.其原理是先用數字表精確測出分流電阻R的阻值(冷態測).然后按手冊中的測量條件:c、e極間加上5V直流電壓,未通電時先置RP最大值,通電后調RP使I.=500mA,這時產生的數據有:Ib.(I-lh)、L_、V薩V..這時可算出的值llI:Vl/R,Ib=I¨減去IH,而B=Ir/IR,就求得被測管在5V,Ic =500mA時的B值.
注:以上測量數據時要迅速,因被測量管在I.=500mA時會引起發熱而使I.:變化,如讀數速嚏太慢,可將Rp調大使I.減小,待Ic慢慢升為500TnA時,再重新讀數,或關斷電源冷卻一下再通電測.
檢測舉例:以D870為例,冷測分流電阻R=38n.Vce=:5V,Ic=500mA;測得V=VR=0.707V,Ibn=55.8mA(圖4中Ml表),就得出IIl=VR,/R.0.707V/38Q=18.61(mA),11.=Ib及IR:55.8一18.6l=37.19(mA),B=Ir/IR=500mA/37.19mA,與參數手冊相符合.經用D850(無阻尼)模擬帶阻尼行輸出管先后的B值看出此法準確(見附表中D850測試兩欄).從附表中不難發現,實際使用中最耐用的行管之一的C4927日立管,它的大電流放大系數很高,8值約是普通管的3-4倍.從另一方面也證實大多數彩電存在行推動不足.
| 型號測試項目 | be間分流電阻R值(Ω) | 輸入位置總電流Ib總(mA) | 分流電阻上的電流(計算)IR(mA) | 輸入b極電壓Vb=VR(V) | Ib(計算)(mA) | IC設定(mA) | Hfe=Ic/Ib取整數(倍) | Vce設定(V) | 備注 |
| 2SD850(進口) | ∞ | 38.3 | 0 | (未測) | 38.3 | 500 | 13 | 5 | 2SD850系普通開關管 |
| 2SD850外加阻尼模擬帶阻 | 35.7 | 58.4 | 20 | 0.715 | 38.4 | 500 | 13 | 5 | |
| 2SD870(進口厚板) | 34.7 | 55.3 | 20 | 0.694 | 35.3 | 500 | 14 | 5 | 不同批次的2SD870 |
| 2SD870(同上) | 38 | 55.8 | 18.61 | 0.707 | 37.19 | 500 | 13 | 5 | |
| 2SC4927(進口激光打字正品) | 38.3 | 27.6 | 17.55 | 0.627 | 10.05 | 500 | 50 | 5 | |
| 2SD951(進口松下) | 27.7 | 62.8 | 26.1 | 0.723 | 36.7 | 500 | 14 | 5 | |
| 2SD2553(廈華29英寸原裝) | 44.7 | 33.5 | 15.03 | 0.672 | 18.47 | 500 | 27 | 5 | |
| D2553(郵購性) | 28.3 | 58.2 | 23.67 | 0.67 | 34.53 | 500 | 14 | 5 | |
| D1556(市售正品) | 58.7 | 23.4 | 11.62 | 0.682 | 11.78 | 500 | 42 | 5 | |
| D1556(新殼舊彩管機用) | 39.9 | 37.7 | 16.99 | 0.678 | 20.71 | 500 | 24 | 5 | |
| D1651(A3,A6機用正品) | 43.9 | 37.6 | 15.92 | 0.699 | 21.68 | 500 | 23 | 5 | |
| D1879(進口) | 42.3 | 32.5 | 15.93 | 0.674 | 16.57 | 500 | 30 | 5 | |
| D1427(進口) | 34.4 | 35.4 | 20.35 | 0.698 | 35.05 | 500 | 14 | 5 |
