光電耦合器由發光二極管和受光三極管封裝組成。如光電耦合器４Ｎ２５，采用ＤＩＰ－６封裝，共六個引腳，①、②腳分別為陽、陰極，③腳為空腳，④、⑤、⑥腳分別為三極管的ｅ、ｃ、ｂ極。

以往用萬用表測光耦時，只分別檢測判斷發光二極管和受光三極管的好壞，對光耦的傳輸性能未進行判斷。這里以光耦４Ｎ２５為例，介紹一種測量光耦傳輸特性的方法。







１． 判斷發光二極管好壞與極性：用萬用表Ｒ×１ｋ擋測量二極管的正、負向電阻，正向電阻一般為幾千歐到幾十千歐，反向電阻一般應為∞。測得電阻小的那次，紅筆接的是二極管的負極。

２． 判斷受光三極管的好壞與放大倍數：將萬用表開關從電阻擋撥至三極管ｈＦＥ擋，使用ＮＰＮ型插座，將Ｅ孔連接④腳發射極，Ｃ孔連接⑤腳集電極，Ｂ孔連接⑥腳基極，顯示值即為三極管的電流放大倍數。一般通用型光耦ｈＦＥ值為一百至幾百，若顯示值為零或溢出為∞，則表明三極管短路或開路，已損壞。

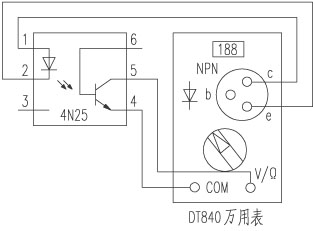

３． 光耦傳輸特性的測量：測試具體接線見下圖，將數字萬用表開關撥至二極管擋位，黑筆接發射極，紅筆接集電極，⑥腳基極懸空。這時，表內基準電壓２．８Ｖ經表內二極管擋的測量電路，加到三極管的ｃ、ｅ結之間。但由于輸入二極管端無光電信號而不導通，液晶顯示器顯示溢出符號。當輸入端②腳插入Ｅ孔，①腳插入Ｃ孔的ＮＰＮ插座時，表內基準電源２．８Ｖ經表內三極管ｈＦＥ擋的測量電路，使發光二極管發光，受光三極管因光照而導通，顯示值由溢出符號瞬間變到１８８的示值。當斷開①腳陽極與Ｃ孔的插接時，顯示值瞬間從１８８示值又回到溢出符號。不同的光耦，傳輸特性與效率也不相同，可選擇示值稍小、顯示值穩定不跳動的光耦應用。

由于表內多使用９Ｖ疊層電池，故給輸入端二極管加電的時間不能過長，以免降低電池的使用壽命及測量精度，可采用斷續接觸法測量。
