鎖相環電路環參數計算方法
鎖相環電路環參數計算方法

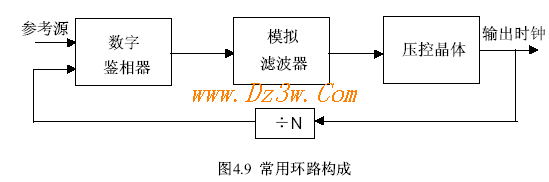

目前使用較多的鎖相環路形式為（部分數字鎖相環），圖 4 . 9 是它的原理框圖：
KO 、 Kd 的計算
一般門數字鑒相器的鑒相靈敏度.

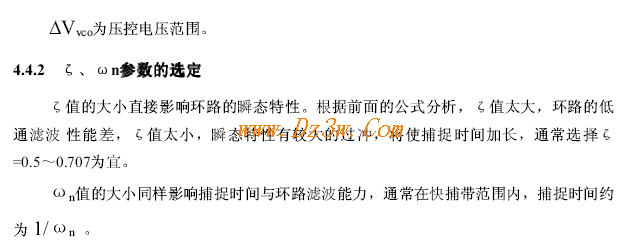

選擇環路環路濾波器
鎖相環電路環參數計算方法
目前使用較多的鎖相環路形式為（部分數字鎖相環），圖 4 . 9 是它的原理框圖：
KO 、 Kd 的計算
一般門數字鑒相器的鑒相靈敏度.
選擇環路環路濾波器
電容器 C 值，計算電阻 Rl 和 R2電容 C 的容量選擇與 Rl 和 R2 的阻值許可范圍有關，而 Rl 和
R2 的阻值許可范圍又同鑒相器輸出阻抗、理想放大器的輸入與輸出阻抗有關。一般 Rl 和 R2 許可范圍為 IK 到 IM 歐姆，所以 C 值可在幾千到幾萬皮法范圍內選擇。結合前面的計算公式，就可以得到環路參數。
常用的環路濾波器

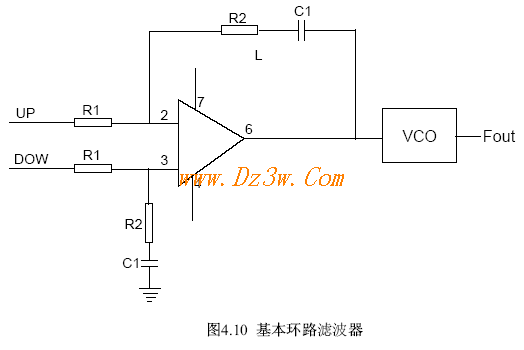

實際應用中，環路濾波器多為有源低通濾波器，基本電路如圖 4 . 10 :
為了增加對噪聲和干擾的濾波作用，有時要在環路中增加輔助濾波器。環路中輔助濾波器都是低通型的，它可以增強對紋波的基波電
壓的濾除作用，若增加一節 RC 輔助濾波器，其電壓傳遞函數為
óD?′??2¨???óò??úμíí¨??2¨?÷μ?·?·¨

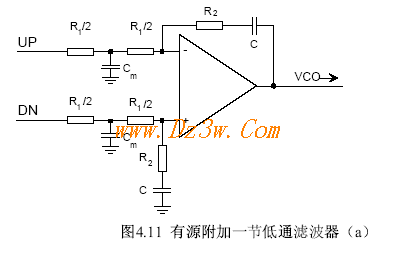

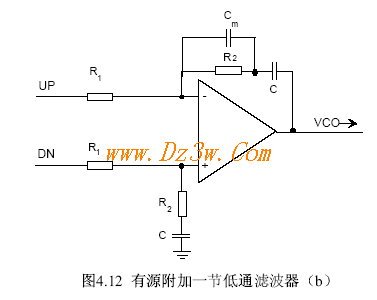

óDá???óD?′??2¨???óò??úμíí¨??2¨?÷μ?·?·¨￡?·?±eè?í? 4 . 11 oí 4 . 12 ?ùê?￡o

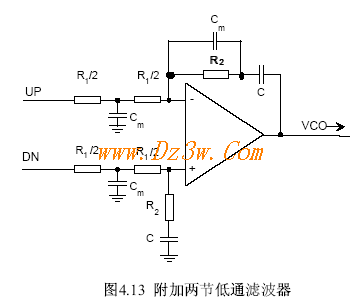

有源比例積分濾波器附加兩節低通濾波器的方法如圖 4 . 13 所示：
