萬用表檢測帶阻晶體管管腳極性方法

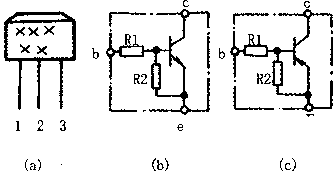

帶阻晶體管有好幾種形式，我們以典型的單管雙阻型為例，用萬用表判斷帶阻晶體管e、b、c極的方法。如測量某帶阻晶體管，為了方便可給它的管腳編上l、2、3號，見圖。內部結構見圖。
測試時可用紅表筆分別接l、2、3，黑表筆分別接2、3，1、3，l、2，然后記下電阻值。用MF47型萬用表R×1 kΩ檔測得的數據：紅表筆接(1)腳，黑表筆接(2)腳得出的阻值為：紅(1)、黑(2)∞。(無窮大)，紅(1)、黑(3)66kΩ紅(2)、黑(1)16 k Q，紅(2)、黑(3)76 k Q，紅(3)、黑(2)∞。
先假設該管為NPN管，要求找出黑表筆接基極，紅表筆分別接集電極和發射極的兩次正向電阻。從上邊測試數據可以找出兩種情況：黑表筆接(1)，紅表筆接(2)、(3)時為低電阻，即黑(1)、紅(2)16 kΩ、黑(1)、紅(3)66 k Ω。
可根據圖1(b)分析兩種低阻情況：
一：若認定黑表筆接的(1)腳是基極，則R1+集電結正向電阻(因帶阻晶體管是硅管，因此正向電阻約10 k Ω)應大于R1+(發射結電阻與R2的并聯值)，即電阻值大的那次紅表筆接的應該是“集電極”,即黑(1)、紅(3)66 k Ω，從而也能得出Rl為56 k Ω，但再看黑(1)、紅(2)為15 kΩ，這個數值就不對了，因為R1+(發射結與R2并聯值)不可能小于R1的值。所以第一種情況是不成立的。再看第二種情況，假設(3)腳為基極這組情況：黑(3)、紅(1)66 k Ω，黑(3)、紅92）76 k Ω。根據情況一分析的道理，可知(2)腳為集電極，且R1為60 k Ω左右，再從黑(3)、紅(1)66 kΩ，也可得出發射結電阻與R2并聯后為6 k Ω，也是合理的。并可初步確定(3)腳為基極b；(2)腳為集電極c；(1)腳為發射極e。還可從圖1(b)驗證一下：紅表筆接集電極，黑表筆接發射極，即紅(2)、黑(1)阻值為16 kΩ(集電結正向電阻約10 k Ω+發射結與R2并聯值約6 k Ω)也是合理的。從而可以得出這只帶阻晶體管的e、b、c排列情況就是：(1)為e，(2)為c，(3)為b。如果假設為PNP管也要按上述分析方法進行，只是將黑、紅表筆對換一下便可。
二： 黑(3)、紅(1)60 kΩ，黑(3)、紅(2)60 kΩ，也是兩次低電阻。
帶阻晶體管有好幾種形式，我們以典型的單管雙阻型為例，用萬用表判斷帶阻晶體管e、b、c極的方法。如測量某帶阻晶體管，為了方便可給它的管腳編上l、2、3號，見圖。內部結構見圖。
測試時可用紅表筆分別接l、2、3，黑表筆分別接2、3，1、3，l、2，然后記下電阻值。用MF47型萬用表R×1 kΩ檔測得的數據：紅表筆接(1)腳，黑表筆接(2)腳得出的阻值為：紅(1)、黑(2)∞。(無窮大)，紅(1)、黑(3)66kΩ紅(2)、黑(1)16 k Q，紅(2)、黑(3)76 k Q，紅(3)、黑(2)∞。
先假設該管為NPN管，要求找出黑表筆接基極，紅表筆分別接集電極和發射極的兩次正向電阻。從上邊測試數據可以找出兩種情況：黑表筆接(1)，紅表筆接(2)、(3)時為低電阻，即黑(1)、紅(2)16 kΩ、黑(1)、紅(3)66 k Ω。
可根據圖1(b)分析兩種低阻情況：
一：若認定黑表筆接的(1)腳是基極，則R1+集電結正向電阻(因帶阻晶體管是硅管，因此正向電阻約10 k Ω)應大于R1+(發射結電阻與R2的并聯值)，即電阻值大的那次紅表筆接的應該是“集電極”,即黑(1)、紅(3)66 k Ω，從而也能得出Rl為56 k Ω，但再看黑(1)、紅(2)為15 kΩ，這個數值就不對了，因為R1+(發射結與R2并聯值)不可能小于R1的值。所以第一種情況是不成立的。再看第二種情況，假設(3)腳為基極這組情況：黑(3)、紅(1)66 k Ω，黑(3)、紅92）76 k Ω。根據情況一分析的道理，可知(2)腳為集電極，且R1為60 k Ω左右，再從黑(3)、紅(1)66 kΩ，也可得出發射結電阻與R2并聯后為6 k Ω，也是合理的。并可初步確定(3)腳為基極b；(2)腳為集電極c；(1)腳為發射極e。還可從圖1(b)驗證一下：紅表筆接集電極，黑表筆接發射極，即紅(2)、黑(1)阻值為16 kΩ(集電結正向電阻約10 k Ω+發射結與R2并聯值約6 k Ω)也是合理的。從而可以得出這只帶阻晶體管的e、b、c排列情況就是：(1)為e，(2)為c，(3)為b。如果假設為PNP管也要按上述分析方法進行，只是將黑、紅表筆對換一下便可。
二： 黑(3)、紅(1)60 kΩ，黑(3)、紅(2)60 kΩ，也是兩次低電阻。
