現在越來越多的IC設計廠家加入了LED設計隊伍，設計出眾多型號，在此從性能價格比方面詳細的談談，怎樣選擇自己合適的IC，哪些IC最合適自己準備設計的產品。

為IC設計企業了解市場需要什么樣的IC，應該制定什么價位中合適。價格隨時會變動只能為參考值。質量和價格是決定是否采用的因數，符合產品設計質量參數要求很重要!價格更重要！

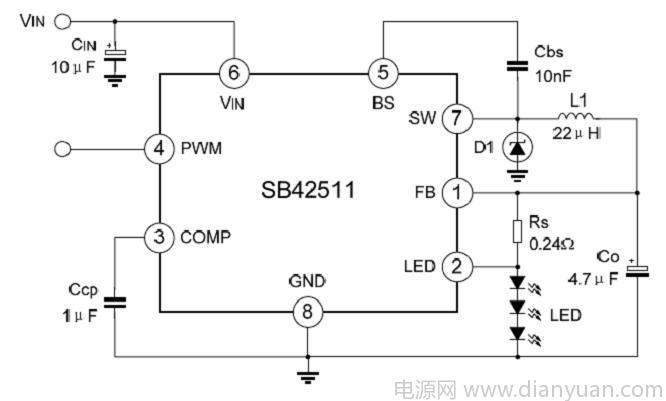

1、杭州士蘭微電子-SB42511

目前士蘭半導體推出新款IC，主要是針對驅動24V驅動6顆LED市場。價格要高于AMC7153優惠于歐美市場IC，適合設計1-6顆LED，輸入6-25V輸入電壓，SOP8封裝形式，主要針對目前低端射燈市場。

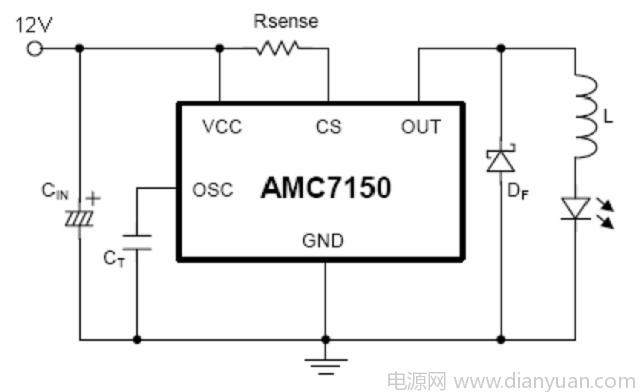

2、市場褒貶不一的LED驅動IC-AMC7150

在當時AMC7150還是不錯的，我想了想還是提提，它有個很重要的因數就是價格，有不到2元的市場價格，是你采用它的理由。AMC7150目前有幾十家可以直接替換的IC型號，價格戰會無法避免。

在設計參數要求不高的低壓4-25V產品中可以選擇它，基本驅動能力在3W以下應用設計。比如1W串3顆或3W 1顆LED設計是穩定的。

LED驅動芯片SB4251的特點及應用電路圖

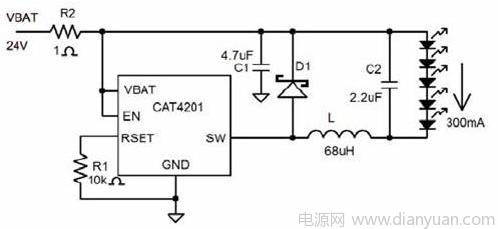

3、美國CATALYST公司-CAT4201

這個IC驅動1-7顆1W LED。效率可達92%，6-28V電壓輸入范圍降壓型驅動應用設計。比前面兩款IC最大的優勢是封裝SOT23大小，線路簡介，符合目前多數小體積燈杯設計使用要求。

大阻值范圍電流調節，可以電位器寬阻值范圍調節亮度，比如設計臺燈等產品需要這樣時。

4、歐洲Zetex公司—ZXLD1350

這顆IC目前市場反應良好，也是SOT23小體積封裝，輸入7-30V電壓降壓恒流驅動1-7psc LED，線路簡潔實用。設計時Rs要緊靠IC避免供電電壓大幅度不動，這樣會影響恒流效果。

總體電子物料成本要略高于前款IC。

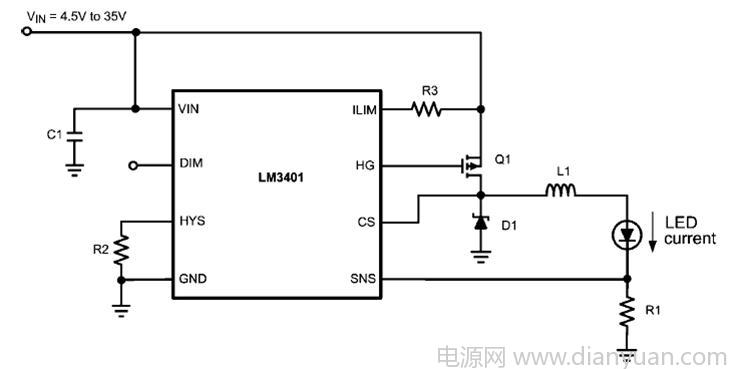

5、美國國家半導體 LM3401

LM3401是國半推出的外置MOS大功率LED驅動器，可以設計3A以內的驅動電流，輸入電壓最高35V，可以串接10多顆LED。

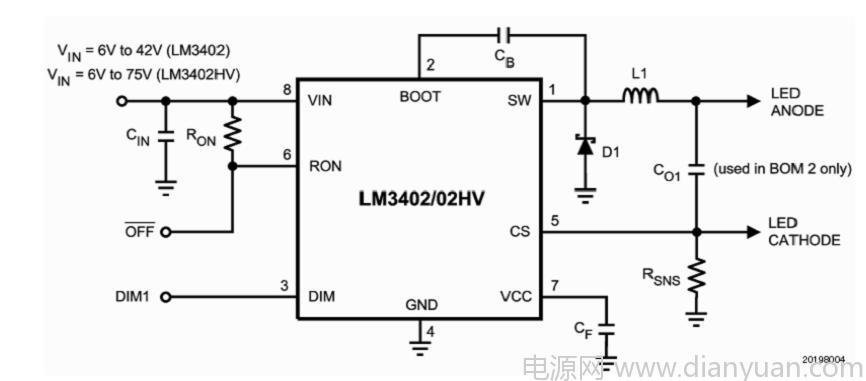

6、國國家半導體 LM3402

LM3402市場反映不錯，輸入電壓范圍涵蓋整個汽車應用領域，內置MOS管最多可以15顆LED，1-3顆LED是感覺有些貴，5顆以上時性價比很不錯。目前接觸到的客戶工程師評價很高，接受領域比較廣線路簡潔實用，是國半眾多LED驅動IC中間佼佼者。

7、美國美信集成產品公司 MAX16818

MAX16818脈寬調制(PWM)型LED驅動控制器采用緊湊封裝，可在使用最少外部元件的情況下提供較大輸出電流。MAX16818非常適合于同步和非同步降壓(buck)拓撲，以及boost、buck-boost、SEPIC和buck LED驅動器架構�？梢詫崿F高達20A/µs的快速LED瞬態電流以及30kHz的亮度調節頻率。

該器件采用平均電流模式控制，通過優化利用具有最佳電荷和導通電阻特性的MOSFET，甚至在輸出LED電流高達30A時也能使對外部散熱器的需求降到最低。真差分檢測技術可以精確控制LED電流。通過外部PWM信號可以方便的實現寬范圍亮度調節。內部穩壓器配合簡單的外部偏壓器件，可以使器件工作在較寬的4。75V至5。5V或7V至28V輸入電壓范圍。開關頻率范圍較寬，可高達1。5MHz，允許使用小尺寸的電感和電容。

MAX16818具有延遲180°相位的時鐘輸出，可用于控制另一個錯相工作的LED驅動器，以減小輸入和輸出濾波電容尺寸并降低紋波電流。MAX16818還提供可編程的打嗝式過流、過壓以及過熱保護功能。MAX16818ETE+額定工作于擴展級溫度范圍(-40°C至+85°C)，而MAX16818ATE+則工作于汽車級溫度范圍(-40°C至+125°C)。該LED驅動控制器提供帶裸露焊盤的、無鉛、0。8mm厚、5mm x 5mm 28引腳TQFN封裝。

大電流LED驅動控制器IC，輸出電流高達30A，建議設計50-300W超大功率便攜式LED投影儀、LCD TV與顯示器背光、前面板投影儀/背投電視、汽車、公共汽車/卡車外燈、汽車緊急照明與符號燈，等等產品。 樣品申請價格在3美金左右。

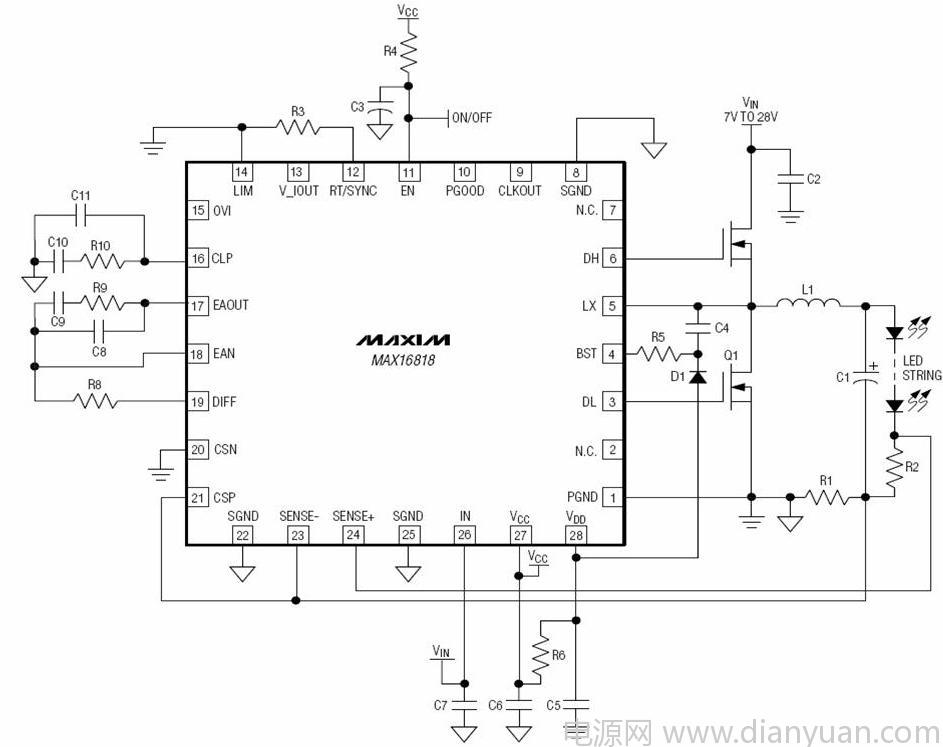

圖 MAX16818應用電路

8、美國國家半導體 LM3404

LM3404和LM3402的線路一樣，不同的是電流可以達到1A，驅動1-15pcsLED性價比較高。

上面所列IC規格都是內置MOS管，內置MOS管可以簡化線路設計，小體積，降低設計綜合成本，故障率也會降低。因其目前IC工藝制成、成本等原因大于1A以上的LED驅動IC需要外置MOS管。在我們日常產品設計中經常會遇到大電流設計，比如5W、10W等更高功率的設計要求，那只能選擇外置MOS管的IC才可以。接下來會綜合成本推薦幾款IC，為廣大的工程師朋友選型方便。
