【圖】如何用萬用表判別晶振的好壞?
(2011/11/9 9:43:00)
如何用萬用表判別晶振的好壞?
如何用萬用表判別晶振的好壞?

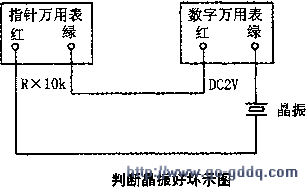

將晶振與指針表和數字表串聯接在一起，用指針表的R×10 kΩ檔，提供測試電壓，數字表用DC2 V檔，作為高靈敏電流測試用．如果數字表顯示數值小于O．01 V，可認為晶振是好的，如果顯示數值大于0．01 V，則可認為晶振是壞的，因為此時晶振的漏電流大于O．001 μA，這個漏電電流足以使晶振失效。
如何用萬用表判別晶振的好壞?
將晶振與指針表和數字表串聯接在一起，用指針表的R×10 kΩ檔，提供測試電壓，數字表用DC2 V檔，作為高靈敏電流測試用．如果數字表顯示數值小于O．01 V，可認為晶振是好的，如果顯示數值大于0．01 V，則可認為晶振是壞的，因為此時晶振的漏電流大于O．001 μA，這個漏電電流足以使晶振失效。
