LM117,LM317中文資料(原理,引腳及應用)
LM117,LM317中文資料
LM117/LM317 的輸出電壓范圍是1.2V至37V，負載電流最大為1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。LM117/LM317 是美國國家半導體公司的三端可調正穩壓器集成電路。LM117/LM317 內置有過載保護、安全區保護等多種保護電路。通常 LM117/LM317 不需要外接電容，除非輸入濾波電容到 LM117/LM317 輸入端的連線超過 6 英寸（約 15 厘米）。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。LM117/LM317能夠有許多特殊的用法。比如把調整端懸浮到一個較高的電壓上，可以用來調節高達數百伏的電壓，只要輸入輸出壓差不超過LM117/LM317的極限就行。當然還要避免輸出端短路。還可以把調整端接到一個可編程電壓上，實現可編程的電源輸出。
特性簡介
可調整輸出電壓低到1.2V。保證1.5A 輸出電流。典型線性調整率0.01%。典型負載調整率0.1%。80dB 紋波抑制比。輸出短路保護。過流、過熱保護。調整管安全工作區保護。標準三端晶體管封裝。
電壓范圍
LM117/LM317 1.25V 至 37V 連續可調。

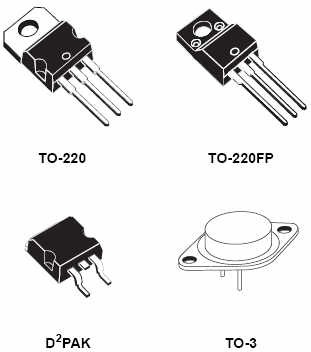

其封裝形式如下：
絕對最大額定值
LM117,LM317中文資料
LM117/LM317 的輸出電壓范圍是1.2V至37V，負載電流最大為1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。LM117/LM317 是美國國家半導體公司的三端可調正穩壓器集成電路。LM117/LM317 內置有過載保護、安全區保護等多種保護電路。通常 LM117/LM317 不需要外接電容，除非輸入濾波電容到 LM117/LM317 輸入端的連線超過 6 英寸（約 15 厘米）。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。LM117/LM317能夠有許多特殊的用法。比如把調整端懸浮到一個較高的電壓上，可以用來調節高達數百伏的電壓，只要輸入輸出壓差不超過LM117/LM317的極限就行。當然還要避免輸出端短路。還可以把調整端接到一個可編程電壓上，實現可編程的電源輸出。
特性簡介
可調整輸出電壓低到1.2V。保證1.5A 輸出電流。典型線性調整率0.01%。典型負載調整率0.1%。80dB 紋波抑制比。輸出短路保護。過流、過熱保護。調整管安全工作區保護。標準三端晶體管封裝。
電壓范圍
LM117/LM317 1.25V 至 37V 連續可調。
其封裝形式如下：
絕對最大額定值
符號
| 參數
| 值
| 單位
| |
VI-O
| 輸入－輸出電壓差
| 40
| V
| |
IO
| 輸出電流
| 內部限制
| ||
Top
| 工作結溫
| LM117
| -55到150
| ℃
|
LM217
| -25到150
| |||
LM317
| 0到125
| |||
Ptot
| 功耗
| 內部限制
| ||
Tstg
| 儲存溫度
| -65到150
| ℃
|

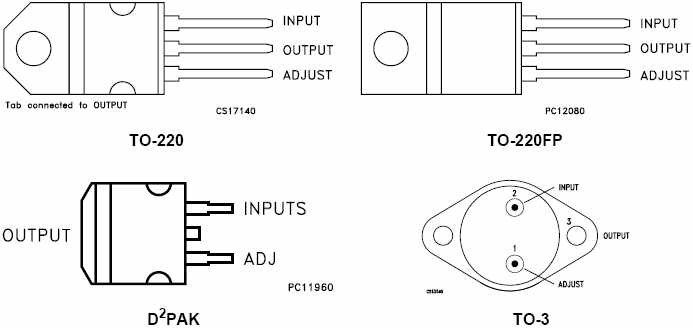

引腳圖（頂視）
應用電路

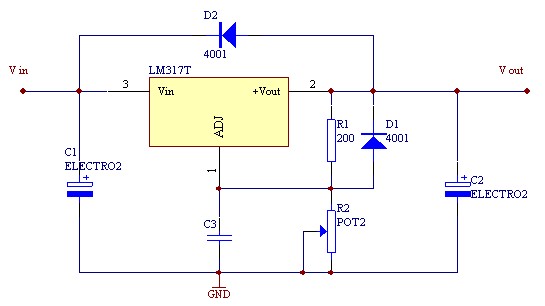

LM317穩壓電源應電路

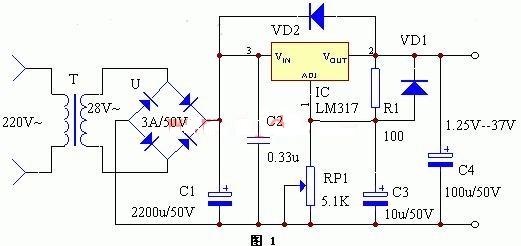

LM317可調電源應用電路
注：輸入至少要比輸出高2V，否則不能調壓。輸入電要最高不能超過40V吧。輸出電流最好不超過1A。 輸入12V的話，輸出最高就是10V左右。由于它內部還是線性穩壓，因此功耗比較大。當輸入輸入電壓差比較大且輸出電流也比較大時，注意317的功耗不要過大。一般加散熱片后功耗也不超過20W。因此壓差大時建議分檔調壓。
點擊查看:LM117/LM317輸出電壓在線計算
