ADC0832特性及雙通道AD電壓轉換器設計(含源程序)

ADC0832特性及雙通道AD電壓轉換器設計(含源程序)

最近用到雙通道ADC0832，發現網上的程序很多不能使用，存在各種各樣的一些問題。現提供完整的C程序，供電子愛好者交流使用。下面是關于ADC0832的一些資料（部分資料來自互聯網，但均經檢驗正確無誤，放心使用）：

ADC0832 是美國國家半導體公司生產的一種8 位分辨率、雙通道A/D轉換芯片。由于它體積小，兼容性，性?xún)r(jià)比高而深受單片機愛好者及企業歡迎，其目前已經有很高的普及率。

ADC0832 具有以下特點：

· 8位分辨率；

· 雙通道A/D轉換；

· 輸入輸出電平與TTL/CMOS相兼容；

· 5V電源供電時輸入電壓在0~5V之間；

· 工作頻率為250KHZ，轉換時間為32μS；

· 一般功耗僅為15mW；

· 8P、14P—DIP（雙列直插）、PICC 多種封裝；

· 商用級芯片溫寬為0°C to +70°C，工業級芯片溫寬為−40°C to +85°C；



ADC0832芯片接口說明：

· CS_ 片選使能，低電平芯片使能。

· CH0 模擬輸入通道0，或作為IN+/-使用。

· CH1 模擬輸入通道1，或作為IN+/-使用。

· GND 芯片參考0 電位（地）。

· DI 數據信號輸入，選擇通道控制。

· DO 數據信號輸出，轉換數據輸出。

· CLK 芯片時鐘輸入。

· Vcc/REF 電源輸入及參考電壓輸入（復用）。



ADC0832 為8位分辨率A/D轉換芯片，其最高分辨可達256級，可以適應一般的模擬量轉換要求。其內部電源輸入與參考電壓的復用，使得芯片的模擬電壓輸入在0~5V之間。芯片轉換時間僅為32μS，據有雙數據輸出可作為數據校驗，以減少數據誤差，轉換速度快且穩定性能強。獨立的芯片使能輸入，使多器件掛接和處理器控制變的更加方便。通過DI 數據輸入端，可以輕易的實現通道功能的選擇。

單片機對ADC0832 的控制原理：

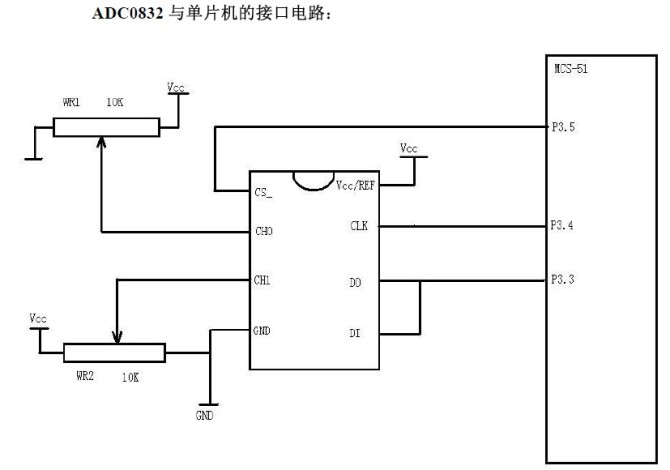

正常情況下ADC0832 與單片機的接口應為4條數據線，分別是CS、CLK、DO、DI。但由于DO端與DI端在通信時并未同時有效并與單片機的接口是雙向的，所以電路設計時可以將DO和DI 并聯在一根數據線上使用。當ADC0832未工作時其CS輸入端應為高電平，此時芯片禁用，CLK 和DO/DI 的電平可任意。當要進行A/D轉換時，須先將CS使能端置于低電平并且保持低電平直到轉換完全結束。此時芯片開始轉換工作，同時由處理器向芯片時鐘輸入端CLK 輸入時鐘脈沖，DO/DI端則使用DI端輸入通道功能選擇的數據信號。在第1 個時鐘脈沖的下沉之前DI端必須是高電平，表示啟始信號。在第2、3個脈沖下沉之前DI端應輸入2 位數據用于選擇通道功能，其功能項見下圖。



當此2 位數據為“1”、“0”時，只對CH0 進行單通道轉換。當2位數據為“1”、“1”時，只對CH1進行單通道轉換。當2 位數據為“0”、“0”時，將CH0作為正輸入端IN+，CH1作為負輸入端IN-進行輸入。當2 位數據為“0”、“1”時，將CH0作為負輸入端IN-，CH1 作為正輸入端IN+進行輸入。到第3 個脈沖的下沉之后DI端的輸入電平就失去輸入作用，此后DO/DI端則開始利用數據輸出DO進行轉換數據的讀取。從第4個脈沖下沉開始由DO端輸出轉換數據最高位DATA7，隨后每一個脈沖下沉DO端輸出下一位數據。直到第11個脈沖時發出最低位數據DATA0，一個字節的數據輸出完成。也正是從此位開始輸出下一個相反字節的數據，即從第11個字節的下沉輸出DATD0。隨后輸出8位數據，到第19 個脈沖時數據輸出完成，也標志著一次A/D轉換的結束。最后將CS置高電平禁用芯片，直接將轉換后的數據進行處理就可以了。

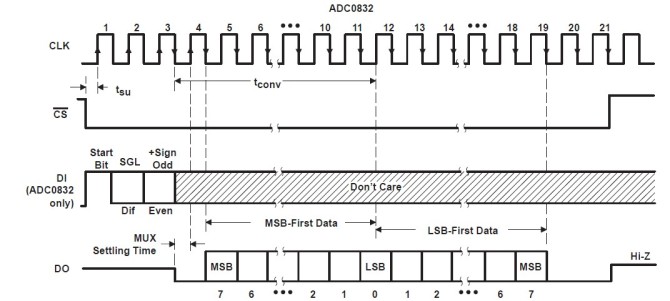

ADC0832具體時序圖如下：



參考程序如下（該程序已在硬件上調試通過）：

完整代碼及hex文件下載:http://www.51hei.com/f/adc0832tt_c.rar

#include <reg52.h>

#include <intrins.h>

#define uchar unsigned char

sbit cs=P2^4;

sbit clk=P2^5;

sbit dout=P2^6; //din,dout兩腳可以共同接一個I/O口，因?yàn)橥ㄐ艜r(shí)并未同時有效，并且單片機接口是雙向的

sbit din=P2^7;

uchar adconverse(bit channel)

{

uchar i,addata1,addata2;

clk=0;

cs=0;

_nop_();

din=1; //啟動信號

_nop_();

clk=1; //pulse 1

_nop_();

clk=0;

_nop_();



din=1; //sgl ,單通道選擇

_nop_();

clk=1; //pulse2

_nop_();

clk=0;

_nop_();



din=channel; //odd ,channel選擇位，為0為channel 0,為1channel 1

_nop_();

clk=1; //pulse3

_nop_();

clk=0;

_nop_();

din=1;



for(i=8;i>0;i--)

{

clk=1;

_nop_();

clk=0;

_nop_();

if(dout)

//addata1=(addata1"dout)<<1; //dout是1位，addata1是8位(Byte)，不能直接按位或

addata1=(addata1<<1)|0x01; //左移

else

addata1=addata1<<1;



}

for(i=8;i>0;i--)

{



if(dout)

addata2=(addata2>>1)|0x80; //右移

else

addata2=addata2>>1;

clk=1;

_nop_();

clk=0;

_nop_();

}

cs=1;

din=1;

clk=1;

if(addata1==addata2) //校驗

return addata1;

else

return 0;

}

void main()

{

while(1)

{

P1=adconverse(0); //選擇channel 0

}



}
