單向總線驅動器74ls244中文資料(真值表,引腳圖及參數)
單向總線驅動器74ls244中文資料(真值表,引腳圖及參數)
單向總線驅動器74ls244中文資料(真值表,引腳圖及參數)
74LS244真值表：
L =低邏輯電平
H =高邏輯電平
X =高或低的邏輯電平
ž =高阻抗

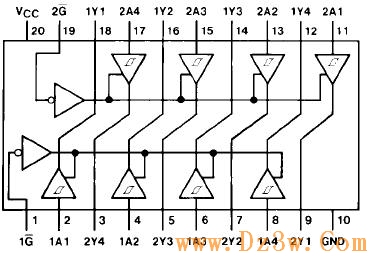

74LS244引腳圖及引腳功能：
1A1~1A4,2A1~2A4 輸入端
/1G, /2G 三態允許端(低電平有效)
1Y1~1Y4,2Y1~2Y4 輸出端
圖1 74244邏輯引腳功能圖
推薦工作參數：
符號
| 參數
| 最小值
| 典型值
| 最大值
| 單位
|
VCC
| 電源電壓
| 4.75
| 5
| 5.25
| V
|
VIH
| 輸入高電平電壓ViH
| 2
| -
| -
| V
|
VIL
| 輸入低電平電壓ViL
| -
| -
| 0.8
| V
|
IOH
| 輸出高電平電流IOH
| -
| -
| -15
| mA
|
IOL
| 輸出低電平電流IOL
| -
| -
| 24
| mA
|
TA
| 工作溫度
| 0
| -
| 70
| ℃
|
電氣參數：
符號
| 參數
| 測試條件
| 最小值
| 最小值
| 最小值
| 單位
| |
VI
| 輸入鉗位電壓
| VCC = Min, II = -18 mA
| -
| -
| -1.5
| V
| |
HYS
| Hysteresis (VT+ - VT-)
| VCC = Min
| 0.2
| 0.4
| -
| V
| |
VOH
| 輸出高電平電壓
| VCC = Min, VIH = Min VIL = Max, IOH = -1 mA
| 2.7
| -
| -
| V
| |
VCC = Min, VIH = Min VIL = Max, IOH = -3 mA
| 2.4
| 3.4
| -
| ||||
VCC = Min, VIH = Min VIL = 0.5V, IOH = Max
| 2
| -
| -
| ||||
VOL
| 輸出低電平電壓
| VCC = Min VIL = Max
| IOL = 12mA
| -
| -
| 0.4
| V
|
IOL = Max
| -
| -
| 0.5
| ||||
IOZH
| 輸出高阻態時高電平電流
| VIH = Min VCC = Max VIL = Max VIH = Min
| VO = 2.7V
| -
| -
| 20
| μA
|
IOZL
| 輸出高阻態時低電平電流
| ||||||
VO = 0.4V
| -
| -
| -20
| μA
| |||
II
| 最大輸入電壓時輸入電流
| VCC = Max
| VI = 7V
| -
| -
| 0.1
| mA
|
IIH
| 輸入高電平電流
| VCC = Max
| VI = 2.7V
| -
| -
| 20
| μA
|
IIL
| 輸入低電平電流
| VCC = Max
| VI = 0.4V
| -0.5
| -
| -200
| μA
|
IOS
| 輸出短路電流
| VCC = Max (Note 3)
| -40
| -
| -225
| mA
| |
ICC
| 電源電流
| VCC = Max, Outputs Open
| Outputs HIGH
| -
| 13
| 23
| mA
|
Outputs LOW
| -
| 27
| 46
| ||||
Outputs Disabled
| -
| 32
| 54
| ||||
